JM744X液压气动角式快开排泥阀

JM744X液压气动角式快开排泥阀

在线咨询免费电话
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售：021-6810 3333    6139 0811
  • 传真：021-5168 6322
  • 地址：上海南汇空港工业区金闻路1288号

详细介绍

产品概述
液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。

技术参数
公称压力：0.6MPa、1.0MPa
公称通径：80～400mm
最低驱动压力：0.15MPa
适用介质：水、污水
适用温度：0～80℃
法兰标准：GB/T 17241.6　　GB/T 9113
试验标准：GB/T 13927　　API598

主要零部件材料
零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
铸铁、球铁、碳钢
球铁、青铜
不锈钢
尼龙强化橡胶
主要外形连接尺寸 单位：mm
DN
80
100
150
200
250
300
350
400
H
480
500
620
735
805
940
1100
1200
L1
135
145
175
225
260
280
305
340
L2
125
125
145
185
205
245
270
310

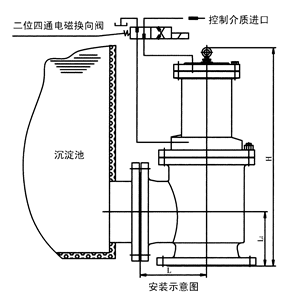

产品结构
温馨提示：“JM744X液压气动角式快开排泥阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-68103333    传真：021-51686322
