J41-16T铜内螺纹截止阀

J41-16T铜内螺纹截止阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售:021-6810 3333    6139 0811
  • 传真:021-5168 6322
  • 地址:上海南汇空港工业区金闻路1288号

详细介绍

主要性能规范
型号 公称压力
(MPa)
试验压力PS(MPa) 工作压力Ps 工作温度℃ 适用介质
壳体 密封
J11W6T 1.6 2.4 1.76 1.6 ≤200 油类
J11W6P 硝酸类腐蚀性介质
主要零件材料
零件
名称
阀体、阀盖、阀瓣 密封圈 密杆 填料 垫片
材料 灰铸铁 黄铜 碳钢 油浸石棉盘根 橡胶石棉板
主要尺寸及重量
公称通径
DN(mm)
管螺纹
G
尺寸 mm 重量
Kg
L L1 S H H1 D0
15 1/2 90 14 32 109 117 55 0.9
20 3/4 100 16 36 109 117 55 1.1
25 1 120 18 46 132 142 80 1.8
32 11/4 140 20 55 156 168 100 2.5
40 11/2 170 22 65 167 182 100 3.7
50 2 200 24 80 182 200 120 5.5
65 21/2 260 26 95 200 223 146 9.3

公称通径
DN(mm)
管螺纹
G
尺寸 mm 重量
Kg
L L1 S H H1 D0
15 1/2 65 12 30 81 87 60 0.6
20 3/4 75 13 36 87 94 60 0.8
25 1 90 15 46 99 107 80 1.1
32 11/4 105 16 55 112 122 90 2.1
40 11/2 120 18 62 125 137 100 2.8
50 2 140 20 75 140 155 100 4.4

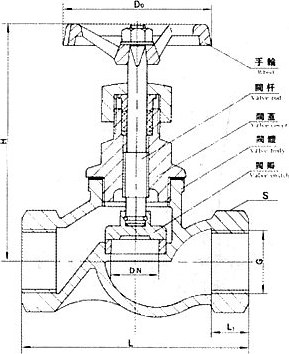

产品结构

温馨提示:“J41-16T铜内螺纹截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-68103333    传真:021-51686322
