Y型锻钢截止阀

Y型锻钢截止阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售:021-6810 3333    6139 0811
  • 传真:021-5168 6322
  • 地址:上海南汇空港工业区金闻路1288号

详细介绍

锻钢截止阀体盖连接设计形式有三种
一、体盖螺栓连接锻钢截止阀,按这种连接形式设计的阀门,其的阀体与阀盖用螺栓连接,采用缠绕式垫片密封,优点是方便在使用中的维护;
二、体盖焊接连接锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,优点是无外泄漏;三、是压力自紧式阀盖锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。

锻钢截止阀设计与应用规范
1、设计制造:按ANSIB16.34; API602;BS5352
2、连接端尺寸:
(1)、承插孔尺寸按ANSIB16.11;JIS B2306
(2)、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、阀门检测和试验;按API598
4、材料:按AISI/ASTM的规定
5、主要材料:AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25

锻钢截止阀结构
1、全径或缩径
2、明杆支架式
3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖
5、整体式上密封座
6、阀瓣可变换为节流型、针型、球型和止回型

锻钢截止阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保

150-800Lb Y型锻钢截止阀主要尺寸及重量
规格 S L T W H(开)
重量(㎏)
英 制 公 制 A N S I J I S ANSI牙型60゜(NPT) JIS.ISC.SC牙型55゜(PC)
缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径
3/8   10   17.6   17.9   79 3/8   3/8   100 153 1.9
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 125 252 3.3 3.6
1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 160 252 7.5 7.8
1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 160 289 7.5 8.2
2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 180 330 11.4 12.0
  2   50   61.1   61.1 200   2   2 240 370 14.6 15.0
150-800Lb Y型锻钢截止阀标准材质

序 号
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 瓣 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
3 阀 杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
4 垫 片 304夹柔性石墨 316夹PTFE
5 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
6 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 圆柱销 A276 420 A182F304
8 填料压套 A276 410 A182 F304(L) A182 F316(L)
9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
11.13 螺 母 A276 420
12 阀杆螺母 A194 2H A194 4 A194 8 A194 8M
14 铭 牌 SS
15 手 轮 A197
16 填 料 柔性石墨+碳素纤维PTFE
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃~425℃ -29℃~550℃ -29℃~200℃

注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢

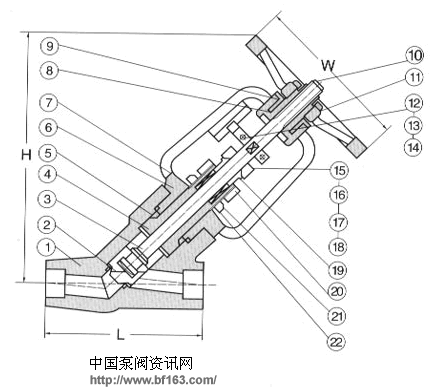

产品结构图
温馨提示:“Y型锻钢截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
