详细介绍

产品用途
伸缩蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，即起到伸缩作用。该阀可在电力、冶金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、供排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意位置安装，不受介质、流向的影响，另作阀门安装时两法兰间距的调节。
　　 1、设计新颖，结构独特。
　　 2、体积小，重量轻。
　　 3、操作轻便省力，启闭迅速。
　　 4、密封部位能调节和更换，密封性能可靠，流阻小，节能。

主要技术参数

公称通径 DN	50～3000mm	公称压力	0.1～4.0Mpa
适用温度	-50～200	传动方式	手支、蜗轮、气动、电动
适用介质	水、蒸气、酸、碱、油品等

标准规范

制造标准	GB12238-89	尺寸标准	GB/T17241.6-98
结构长度	GB12221-89	检验标准	GB/T13927-92

主要零件材料

阀体	阀板	阀座	阀杆	填料
HT200 WCB 1Cr18Ni9Ti	HT200 WCB 1Cr18Ni9Ti	丁腈橡胶乙丙橡胶氟橡胶	45 2Cr13 1Cr18Ni9Ti	柔性石墨

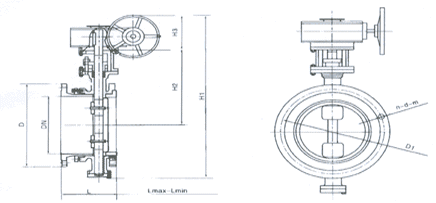

主要外形尺寸与法兰连接尺寸

规格	D1	D2	D	Lmax	Lmin	H1	H2	Z-ød
100	180	155	215	216	174	110	170	8-ø18
125	210	185	245	232	186	123	185	8-ø18
150	240	210	280	239	194	140	210	8-ø23
200	295	265	335	264	214	170	238	8-ø23
250	350	320	390	296	235	195	270	12-ø23
300	400	368	440	300	250	222	300	12-ø23
350	460	428	500	320	270	252	330	16-ø23
400	515	482	565	332	282	285	368	16-ø25
450	565	532	615	355	305	310	402	20-ø25
500	620	585	670	365	315	337	438	20-ø25
600	725	685	780	420	370	393	490	20-ø30
700	840	800	895	446	396	450	558	24-ø30
800	950	905	1010	476	426	515	625	24-ø34
900	1050	1005	1110	506	456	560	685	28-ø34
1000	1160	1115	1220	516	466	610	750	28-ø34
1200	1380	1325	145	560	510	725	880	32-ø41
1400	1590	1525	1675	590	540	840	987	36-ø48
1600	1820	1750	1915	630	585	960	1158	40-ø54
1800	2020	1950	2115	680	630	1060	1258	44-ø54
2000	2230	2160	2325	730	680	1165	1365	48-ø54
