Q971电动对夹式球阀

质量稳定
价格合理
交货快捷

泰通阀门为您提供全套工程阀门解决方案
销售：021-6810 3333 6139 0811
传真：021-5168 6322
地址：上海南汇空港工业区金闻路1288号

详细介绍

产品概述
Q971型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

技术参数

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

主要零件材质

零件名称	材料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

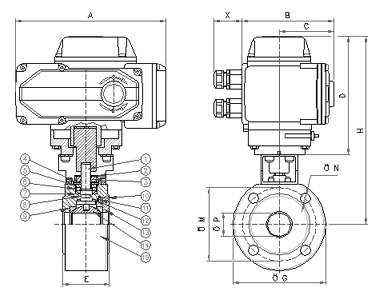

外形尺寸

公称通径	L	H(mm)				重量(kg)
mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
100	305	178	.	416	470	55	.	90	110	80	.	85	105
125	381	252	.	542	520	80	.	120	145	75	.	115	140
150	403	.	205	572	538	.	140	170	205	.	125	155	190
200	502	.	398	736	580	.	220	250	275	.	200	230	255
250	568	.	495	890	637	.	365	310	335	.	340	295	310
300	648	.	580	910	684	.	530	485	475	.	500	455	445
350	762	.	625	1020	796	.	740	600	600	.	695	555	545
400	838	.	720	1080	842	.	900	955	895	.	845	900	840
450	914	.	770	1120	874	.	1170	1250	1105	.	1105	1195	1045
500	991	.	840	1150	904	.	1340	1550	1360	.	1270	1480	1290
600	1143	.	1050	1210	1120	.	1580	1740	1495	.	1480	1680	1405
700	1245	.	110	1300	1218	.	1885	2000	1850	.	1785	1900	1750
800	1397	.	1150	1460	1328	.	2190	2310	2050	.	2070	2200	1930
