详细介绍

用途及特点
内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

技术参数

公称通径DN（mm）		600
公称压力PN(MPa)		1.6
公称压力 PS(MPa)	强度试验	2.4
	密封试验	1.8
材料\材料代号		C	P		R
主要零件	阀体	WCB	CF8 304		CF8M 316
	球体	WCB	CF8 304		CF8M 316
	阀杆	2Cr13	0Cr18Ni9Ti		0Cr17NiMo2
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃ - 350℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GB12237	GB12221	/	GB9131	GB13927

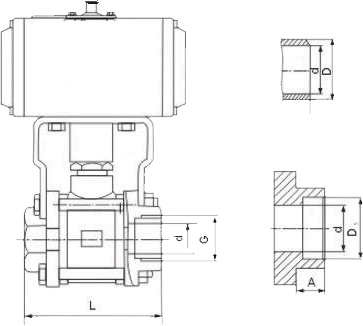

安装尺寸表

公称通径 DN(mm)	尺寸(mm)										执行器型号
	三段式			对焊式			承插爆式				执行器型号
	G	L	d	L	d	D	L	d	D1	A	可选配DA/SR、QGSY、 SY-CH、GTD/GTE 系列执行器（以上选配仅供参考具体选区用根据实际要求）
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4
65	2	186	64	193	64	78	.	.	.	.
80	3	206	78	222	78	94	.	.	.	.
100	4	240	98	273	98	124	.	.	.
