ZCY自立式压差控制阀

ZCY自立式压差控制阀，是一种利用介质自身的压力变化进行自我控制从而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制。保证系统压差基本不变，降低噪音，平衡

产品分类：水力控制阀

立即询价技术选型

产品概述

ZCY自立式压差控制阀，是一种利用介质自身的压力变化进行自我控制从而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制。保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。技术参数公称压力：1.6MPa 公称通径：15～125mm 适用介质：水、油等非腐蚀性液体适用温度：0～100℃ 压差控制范围：定压差型 10KPa、20KPa、30KPa 法兰标准：GB/T 17241.6 GB/T 9113 试验标准：GB/T 13927 API598 主要零部件材料零件名称阀体、阀盖阀杆阀瓣膜片材料灰铸铁、铸钢不锈钢铸铜丁腈橡胶主要外形连接尺寸单位：mm DN 15 20 25 32 40 50 65 80 100 125 连接方式螺纹法兰 L 110 110 115 130 200 215 230 275 290 310 H(mm) 定压差型 95 110 130 140 190 205 240 300 350 380 流量m3/h 0.2 0.3.5 0.5-2 1-4 1.5-6 2-8 32 5-20 10-30 15-45

主要技术参数

零件名称	阀体、阀盖	阀杆	阀瓣	膜片
材料	灰铸铁、铸钢	不锈钢	铸铜	丁腈橡胶

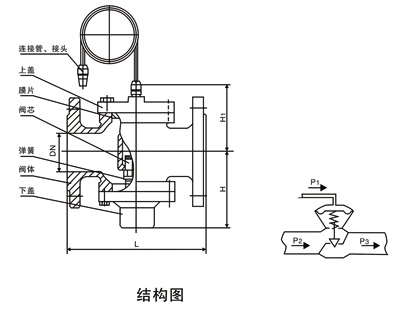

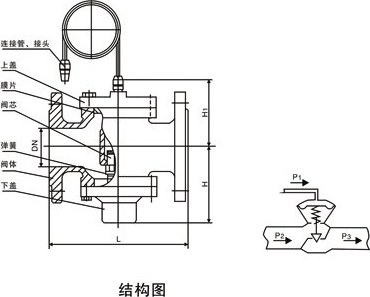

DN	15	20	25	32	40	50	65	80	100	125
连接方式	螺纹	法兰
L	110	110	115	130	200	215	230	275	290	310
H(mm)	定压差型	95	110	130	140	190	205	240	300	350	380
流量m3/h	0.2	0.3.5	0.5-2	1-4	1.5-6	2-8	32	5-20	10-30	15-45
