产品概述
罐壁人孔安装于储罐下部，主要用于工作人员进出储罐，主要材质有碳钢和不锈钢。我公司生产的罐壁人孔出厂时不带加强板，如客户需要非标人孔，需要提供图纸，我们可以根据需要定制各种人孔。 主要型号及连接尺寸 规格 图号 重量（㎏台） 安装尺寸（毫米） d D L DN500 GRK-500 86 Ф500 Ф645 320 DN600 GRK-600 126 Ф600 Ф755 340 DN750 GRK-750 334 Ф750 Ф980 345 透光人孔的主要型号及连接尺寸 规格 图号 重量（㎏台） DN500-A TGK-500A 45 DN500-B TGK-500B 48 DN500-C TGK-500C 20 DN500-D TGK-500D 26
主要零部件材料
主要零部件材料
| 规格 | 图号 | 重量（㎏台） | 安装尺寸（毫米） | ||
|---|---|---|---|---|---|
| d | D | L | |||
| DN500 | GRK-500 | 86 | Ф500 | Ф645 | 320 |
| DN600 | GRK-600 | 126 | Ф600 | Ф755 | 340 |
| DN750 | GRK-750 | 334 | Ф750 | Ф980 | 345 |
| 规格 | 图号 | 重量（㎏台） | |||
| DN500-A | TGK-500A | 45 | |||
| DN500-B | TGK-500B | 48 | |||
| DN500-C | TGK-500C | 20 | |||
| DN500-D | TGK-500D | 26 |

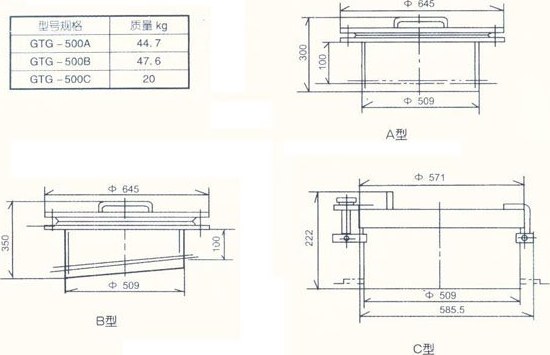

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
