产品概述

Y型锻钢截止阀是上海泰通阀门锻钢阀门系列产品，适用于工业管路系统的介质控制。

主要零部件材料

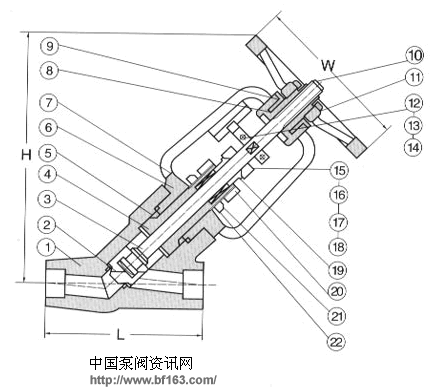

锻钢截止阀体盖连接设计形式有三种一、体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，优点是方便在使用中的维护；二、体盖焊接连接锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏；三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。锻钢截止阀设计与应用规范 1、设计制造：按ANSIB16.34； API602;BS5352 2、连接端尺寸：（1）、承插孔尺寸按ANSIB16.11；JIS B2306 （2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203 3、阀门检测和试验;按API598 4、材料：按AISI/ASTM的规定 5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。 6、标记按MSS-SP-25 锻钢截止阀结构 1、全径或缩径 2、明杆支架式 3、自定心压板压套式 4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖 5、整体式上密封座 6、阀瓣可变换为节流型、针型、球型和止回型锻钢截止阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保 150-800Lb Y型锻钢截止阀主要尺寸及重量规格 S L T W H(开) ≈ 重量（㎏） ≈ 英制公制 A N S I J I S ANSI牙型60゜(NPT) JIS.ISC.SC牙型55゜（PC）缩径全径缩径全径缩径全径缩径全径缩径全径缩径全径缩径全径 3/8 10 17.6 17.9 79 3/8 3/8 100 153 1.9 1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1 3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3 1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 125 252 3.3 3.6 1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 160 252 7.5 7.8 1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 160 289 7.5 8.2 2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 180 330 11.4 12.0 2 50 61.1 61.1 200 2 2 240 370 14.6 15.0 150-800Lb Y型锻钢截止阀标准材质序号零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L) 2 阀瓣 A182 F430 A182 F304 A182 F304(L) A182 F316(L) 3 阀杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L) 4 垫片 304夹柔性石墨 316夹PTFE 5 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L) 6 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 圆柱销 A276 420 A182F304 8 填料压套 A276 410 A182 F304(L) A182 F316(L) 9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 10 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L) 11．13 螺母 A276 420 12 阀杆螺母 A194 2H A194 4 A194 8 A194 8M 14 铭牌 SS 15 手轮 A197 16 填料柔性石墨+碳素纤维PTFE 适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等适用温度 -29℃～425℃ -29℃～550℃ -29℃～200℃ 注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢产品结构图	规格	S	L	T	W	H(开) ≈	重量（㎏） ≈	英制	公制	A N S I	J I S	ANSI牙型60゜(NPT)	JIS.ISC.SC牙型55゜（PC）	缩径	全径	缩径
规格	S	L	T	W	H(开) ≈	重量（㎏） ≈
英制	公制	A N S I	J I S	ANSI牙型60゜(NPT)	JIS.ISC.SC牙型55゜（PC）
缩径	全径	缩径	全径	缩径	全径	缩径	全径	缩径	全径	缩径	全径	缩径	全径
3/8		10		17.6		17.9		79	3/8		3/8		100	153	1.9
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	158	1.9	2.1
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	192	2.1	2.3
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	125	252	3.3	3.6
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	160	252	7.5	7.8
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	152	1 1/2	1 1/4	1 1/2	1 1/4	160	289	7.5	8.2
2	1 1/2	50	40	61.1	48.7	61.1	49.1	172	2	1 1/2	2	1 1/2	180	330	11.4	12.0
	2		50		61.1		61.1	200		2		2	240	370	14.6	15.0
序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	阀杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	垫片	304夹柔性石墨	316夹PTFE
5	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420	A182F304
8	填料压套	A276 410	A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺母	A276 420
12	阀杆螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨+碳素纤维PTFE
适用介质	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度	-29℃～425℃	-29℃～550℃	-29℃～200℃
