产品概述
电动调节阀是上海泰通阀门调节阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通径ＤＮ(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| 流量特性 | 近似线性、近似等百分比 | ||||||
| 公称压力PＮ(ＭPa) | 2.5/6.4 | ||||||
| 连接型式 | 焊接 | ||||||
| 配用执行机构 | ＺＫＤ型 | ||||||
| 行程L(mm) | 57.6 | 88.2 | |||||
| 最大压差△Ｐ(MPa) | 0.5/3 | ||||||
| 额定流量系数Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
| 工作温度t (℃) | ≤450 | ≤450 | |||||
| 使用介质 | 水 | ||||||
| 项目 | 技术性能指标 | ||||||
| 基本误差(%) | 不超过±2.5 | ||||||
| 回差(%) | ≤1.5 | ||||||
| 死区(%) | ≤3 | ||||||
| 泄漏量 | 0.01％×阀额定容量 | ||||||
| 名称 | 材料 | ||||||
| 阀体 | WCB、WC6、20CrMo | ||||||
| 阀芯 | 316不锈钢 | ||||||
| 笼罩 | 17-4PH | ||||||
| 阀杆 | 17-4PH | ||||||
| 阀座 | 316不锈钢 | ||||||
| 公称通径DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
| H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
| L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
| D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
| D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
| D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
主要零部件材料
主要零部件材料
| 名称 | 材料 |
|---|---|
| 阀体 | WCB、WC6、20CrMo |
| 阀芯 | 316不锈钢 |
| 笼罩 | 17-4PH |
| 阀杆 | 17-4PH |
| 阀座 | 316不锈钢 |

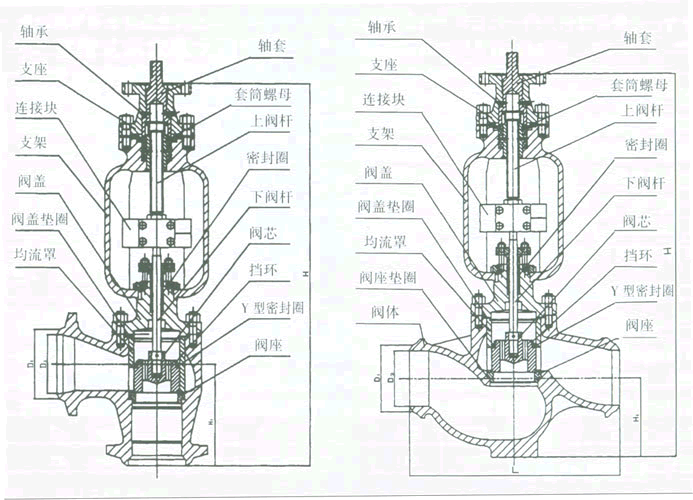

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
