产品概述
V230W自力式温度调节阀是上海泰通阀门调节阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 单座、套筒 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 |
| 双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | ||
| 允许压差（MPa） | 1.6 | 1.0 | 0.5 | ||||||||
| 公称压力（MPa） | 1.6 4.0 | ||||||||||
| 固有流量特性 | 快开 | ||||||||||
| 工作温度℃ | ≤300 | ||||||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | ||||||||||
| 法兰尺寸、型式 | PN10、16、GB9113-88凸式PN40凹式 或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） | ||||||||||
| 结构长度 | 按GB12221-89标准 | ||||||||||
| 温度设定范围℃ | 0～70 50～120 100～170 150～220 | ||||||||||
| 温度传递系数(mm/℃) | 0.8 | ||||||||||
| 时间反应常s | 120 | ||||||||||
| 超温保护℃ | 设定温度范围上限值+50 | ||||||||||
| 温包材质 | 黄铜 | ||||||||||
| 控制精度％ | ±5 | ||||||||||
| 允许泄 漏量 | 硬密封（L/H） | 单座（Ⅳ级）：≤10 -4 阀额定容量：双座、套筒（Ⅱ级）、≤5×10 -3 ×阀额定容量 | |||||||||
| 软密封 （ml/min） | DN(mm) | ||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 |
执行标准
GB9113ANSIGB12221
结构图与尺寸图

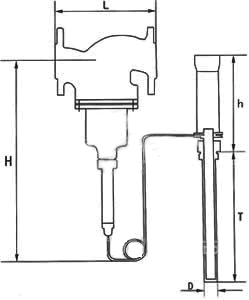

结构图 / 尺寸图
