产品概述
ZJHM型气动套筒调节阀是上海泰通阀门调节阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |
| 公称压力MPa | 0.6 1.6 4.0 6.4 | ||||||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 流量特性 | 直线、等百分比、快开型 | ||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型) | ||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准 | ||||||||||||
| 阀体材质 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | ||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | ||||||||||||
| 可调比R | 50:1 | ||||||||||||
| 气源接头 | M16×1.5 |
执行标准
JB78JB79

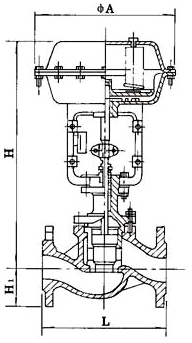

结构图与尺寸图
结构图 / 尺寸图
