产品概述
自力式压力调节阀(带指挥器)是上海泰通阀门调节阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 类别 | 压力控制调节阀 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀前压力调节阀 | 阀后压力调节阀 | ||||||||||||
| 硬密封 | 软密封 | 硬密封 | 软密封 | ||||||||||
| 型号 | V230 D13 | V231 D13 | V230 D12 | V231 D12 | |||||||||
| 规格 | DN15-250 | ||||||||||||
| 公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 额定流量系数 Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 |
| 公称压力 MPa | 1.6 ； 4.0 | ||||||||||||
| Z 值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| 最高工作温度℃ | V230 V231 | 液体≤ 140 ；气体≤ 80 | |||||||||||
| 硬密封 V230 | 配隔离罐≤ 200 | 配隔离罐和加长件≤300* | |||||||||||
| 配隔离罐和散热片≤ 200 | |||||||||||||
| 压力平衡元件 | 波纹管 | 滚动膜片 | |||||||||||
| 法 兰 标 准 | DIA （亦可按用户要求提供法兰标准） | ||||||||||||
| 阀 体 材 质 | PN16 ：铸铁（工作温度≤ 200 ℃）； PN4.0 ：铸钢、铸不锈钢（工作温度≤ 350 ℃） | ||||||||||||
| 阀 芯 材 质 | 不锈钢；软密封为不锈钢镶嵌橡胶圈 | ||||||||||||
| 最高工作压力 MPa | 公称压力（注意△ Pmax 及工作压力与工作温度的关系） |
结构图与尺寸图

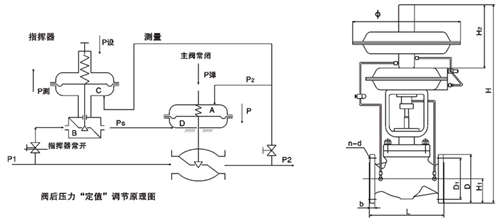

结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
