产品概述
HQ41X滑道滚球式止回阀是上海泰通阀门止回阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| 零件名称 | 阀体 | 球 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材料 | 铸铁、球铁、铸钢 | 钢体外包橡胶 | ||||||||
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
执行标准
GB/T 9113GB/T 13927GB/T 17241

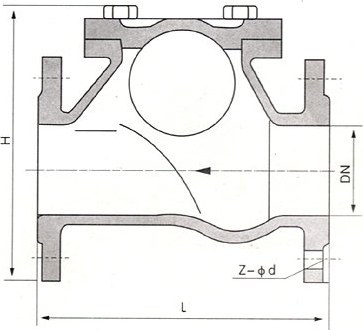

结构图与尺寸图
结构图 / 尺寸图
