产品概述
消声止回阀是上海泰通阀门止回阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| 零件名称 | 阀体 | 蝶板 | 阀杆 | 缓冲油缸 | 密封圈 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 材料 | 灰铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 | |||||||||||
| DN（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
执行标准
GB/T 9113GB/T 13927GB/T 17241

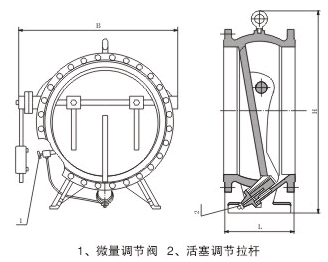

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
