产品概述
焊接连接的止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。
产品特点
- 1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好
- 3.支管两端为对焊连接，适应不同的接管要求
- 4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
- 5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长
主要零部件材料
主要零部件材料
| 阀 体 | WCB、25 | 2Cr1MoV | WC6 | WC9 |
|---|---|---|---|---|
| 阀 盖 | 25 | 12CrMoV | ||
| 阀 瓣、阀 座 | 25堆STL钴基硬质合金 | 12CrMoV STL钴基硬质合金 | ||
| 密封环 | 增强柔性石墨 |
执行标准
JB/T3595

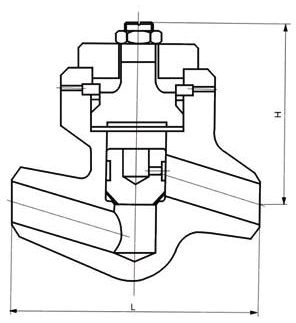

结构图与尺寸图
结构图 / 尺寸图
