产品概述
GJ41J-6L管夹阀是上海泰通阀门隔膜阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| 结构特点和作用原理 1.本阀系由铝合金上阀体、下阀体以及橡胶软管和一组夹紧机构组成。 2.本阀的启闭是靠旋转手轮，使一对拉杆带动压杆作轴向位移时在中心位置将橡胶软管夹紧或放松而达到的。当手轮顺时针方向旋转时，胶管被夹紧，将通路截断。 3.本阀的特性是以柔克刚，故具有良好的耐磨性和耐腐蚀性能。 主要技术性能参数 公称通经 公称压力 工作压力 试验压力 试验温度 密封 强度 2550 0.6 0.6 0.66 0.9 常温 200-350 0.6 0.4 0.44 0.6 主要零件的材料 名 称 材料 阀 体 铝 合 金 或 铸 铁 套 管 天 然 橡 胶 阀 杆 铸 铜 碳 钢 拉 杆 碳 钢 压 杆 铝 合 金 手 轮 铸 铁 托 架 铸 铁 产品结构 | 公称通经 | 公称压力 | 工作压力 | 试验压力 | 试验温度 | 密封 | 强度 | 2550 | 0.6 | 0.6 | 0.66 | 0.9 | 常温 | 200-350 | 0.6 | 0.4 | 0.44 | 0.6 | 名 称 | 材料 | 阀 体 | 铝 合 金 或 铸 铁 | 套 管 | 天 然 橡 胶 | 阀 杆 | 铸 铜 | 碳 钢 | 拉 杆 | 碳 钢 | 压 杆 | 铝 合 金 | 手 轮 | 铸 铁 | 托 架 | 铸 铁 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通经 | 公称压力 | 工作压力 | 试验压力 | 试验温度 | |||||||||||||||||||||||||||||||
| 密封 | 强度 | ||||||||||||||||||||||||||||||||||
| 2550 | 0.6 | 0.6 | 0.66 | 0.9 | 常温 | ||||||||||||||||||||||||||||||
| 200-350 | 0.6 | 0.4 | 0.44 | 0.6 | |||||||||||||||||||||||||||||||
| 名 称 | 材料 | ||||||||||||||||||||||||||||||||||
| 阀 体 | 铝 合 金 或 铸 铁 | ||||||||||||||||||||||||||||||||||
| 套 管 | 天 然 橡 胶 | ||||||||||||||||||||||||||||||||||
| 阀 杆 | 铸 铜 | ||||||||||||||||||||||||||||||||||
| 碳 钢 | |||||||||||||||||||||||||||||||||||
| 拉 杆 | 碳 钢 | ||||||||||||||||||||||||||||||||||
| 压 杆 | 铝 合 金 | ||||||||||||||||||||||||||||||||||
| 手 轮 | 铸 铁 | ||||||||||||||||||||||||||||||||||
| 托 架 | 铸 铁 |

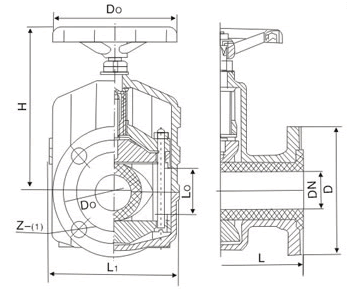

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
