产品概述
作用与用途:该阀是用于生活小区中消防用水与生活用水并联的供水系统中.当消防用水时,阀门自动紧急关闭,切断生活用水食品店消防用水.当消防结束时,阀门自动打开,恢复生活供水系统比传统的消防单独供水更能节约成本. 主要尺寸 公称通径DN(mm) 尺寸(mm) L F1 F H1 H 20 150 136 292 247 342 25 160 136 292 247 342 32 180 136 292 247 342 40 200 155 330 278 395 50 203 155 330 278 395 65 216 165 250 298 405 80 241 175 365 313 430 100 292 195 410 350 510
主要技术参数
主要技术参数
| 公称通径DN(mm) | 尺寸(mm) | ||||
|---|---|---|---|---|---|
| L | F1 | F | H1 | H | |
| 20 | 150 | 136 | 292 | 247 | 342 |
| 25 | 160 | 136 | 292 | 247 | 342 |
| 32 | 180 | 136 | 292 | 247 | 342 |
| 40 | 200 | 155 | 330 | 278 | 395 |
| 50 | 203 | 155 | 330 | 278 | 395 |
| 65 | 216 | 165 | 250 | 298 | 405 |
| 80 | 241 | 175 | 365 | 313 | 430 |
| 100 | 292 | 195 | 410 | 350 | 510 |

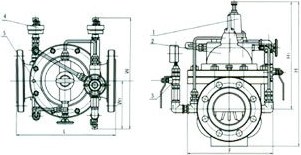

结构图与尺寸图
结构图 / 尺寸图
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
