产品概述
法兰连接API铸钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
产品特点
- 1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用
- 2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长 3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性
- 4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松
- 5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况
- 6.1500LB、2500LB中腔采用压力自紧式密封结构
- 密封性能随内压升高而升高，可靠性高
- 7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
主要技术参数
主要技术参数
| 型号 | 公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|
| 强度(水)(Mpa) | 密封(水)空气 | 低压密封空气(Mpa) | ||||
| Z4IH6C Z41W6P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| 硝酸类 | ||||||
| ACETICACID | ||||||
| 醋酸类 | ||||||
| NITRICACID | ||||||
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸类 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo 2 Ti | ZG00Cr17Ni14Mo 2 | WCB | |
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo 2 Ti系列 | ZG00Cr17Ni14Mo 2 系列 | WCB系列 | |
| 闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo 2 Ti | ZG00Cr17Ni14Mo 2 | 1Cr13 | |
| 阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo 2 Ti | ooCr17Ni14Mo 2 | 1Cr13 | |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨Graphite | |
| 垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 Graphite+304 | |
| 压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo 2 Ti | ZG00Cr17Ni14Mo 2 | WCB | |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo 2 Ti | 00Cr17Ni14Mo 2 | 1Cr13 | |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA | |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
主要零部件材料
主要零部件材料
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo 2 Ti | ZG00Cr17Ni14Mo 2 | WCB |
|---|---|---|---|---|---|
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo 2 Ti系列 | ZG00Cr17Ni14Mo 2 系列 | WCB系列 |
| 闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo 2 Ti | ZG00Cr17Ni14Mo 2 | 1Cr13 |
| 阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo 2 Ti | ooCr17Ni14Mo 2 | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨Graphite |
| 垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 Graphite+304 |
| 压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo 2 Ti | ZG00Cr17Ni14Mo 2 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo 2 Ti | 00Cr17Ni14Mo 2 | 1Cr13 |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
适用介质
硝酸
执行标准
ANSI

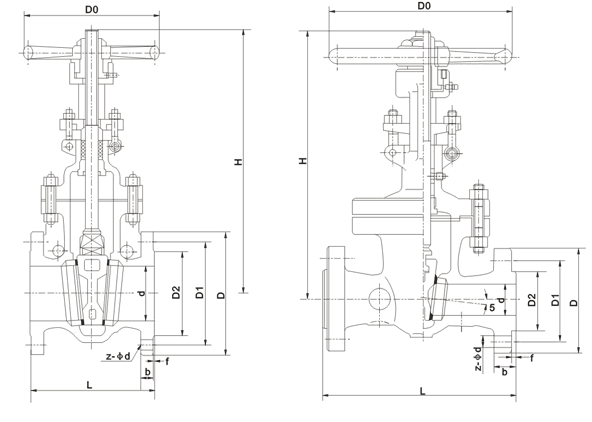

结构图与尺寸图
结构图 / 尺寸图
