bz41w保温夹套闸阀

bz41w保温夹套闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售:021-6810 3333    6139 0811
  • 传真:021-5168 6322
  • 地址:上海南汇空港工业区金闻路1288号

详细介绍

产品描述
保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。由于增加了夹套,此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的阀门相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

标准规范
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

产品用途

保温夹套闸阀适用于公称压力PN1.0~10.0MPa、Class150~600、JIS10K~20K,工作温度-29~425℃(碳钢)、-40~500℃(不锈钢)的管路上作启闭用,并能保温和防止介质结晶。
选用不同的材质,可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。

设计制造

结构长度

连接法兰

压力温度等级

试验与检验

GB12234

API600

厂标

ANSI B16.5
GB9112~9131
JB/T74~90
SH3006
HG20615~20635

ANSI B16.34

API598

JB/T 9092


■阀体材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。

■驱动方式 手动。

■连接形式 承插焊、内螺纹、对焊、法兰。

产品范围

公称压力

或压力级

公称通径 DN/NPS

15

20

25

32

40

50

1/2

3/4

1

1 1/4

1 1/2

2

Class800

·

·

·

·

·

·

Class150

·

·

·

·

·

·

Class300

·

·

·

·

·

·

Class600

·

·

·

·

·

·

Class900

·

·

·

·

·

·

Class1500

·

·

·

·

·

·

Class2500

·

·

·

·

·

·

附加说明

保温夹套闸阀的连接法兰规格一般大于阀门的公称通径。

用户无特殊说明,我公司一般按下表配制法兰

阀门公称通径DN
(mm)

15

20

25

32

40

50

65

80

100

法兰规格(mm)

15×40

20×40

25×50

32×50

40×65

50×80

65×100

80×125

100×150


阀门公称通径DN(mm)

125

150

200

250

300

350

400

450

500

法兰规格(mm)

125×150 150×200 200×250 250×300 300×350 350×400 400×450 450×500 500×550

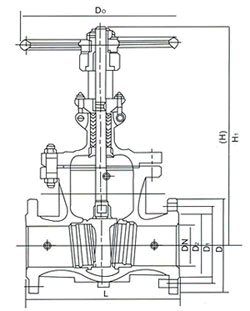

产品尺寸

温馨提示:“bz41w保温夹套闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-68103333    传真:021-51686322
