D973H电动对夹式硬密封蝶阀

质量稳定
价格合理
交货快捷

泰通阀门为您提供全套工程阀门解决方案
销售：021-6810 3333 6139 0811
传真：021-5168 6322
地址：上海南汇空港工业区金闻路1288号

详细介绍

产品概述
D973H电动对夹式硬密封蝶阀、电动对夹式蝶饭，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品特点
1、本阀采用三偏心密封结构，阀座与蝶板磨损小。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、主要技术参数

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT4500
蝶板	WCB、合金钢、不锈钢、QT4500
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

五、采用标准

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

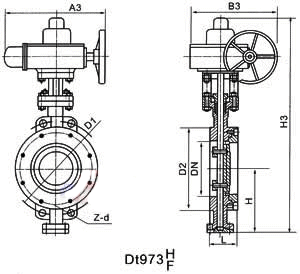

六、D973H0/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸(单位:mm)

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	530	112	125	Ф18	125	Ф18	125	Ф18
65	46	530	115	145	Ф18	145	Ф18	145	Ф18
80	49	565	120	160	Ф18	160	Ф18	160	Ф18
100	56	600	138	180	Ф18	180	Ф18	190	Ф23
125	64	640	164	210	Ф18	210	Ф18	220	Ф27
150	70	705	175	240	Ф23	240	Ф23	250	Ф27
200	71	775	208	295	M20	295	M20	310	M24
250	76	945	243	350	M20	355	M24	370	M27
300	83	1070	283	400	M20	410	M24	430	M27
350	92	1140	310	460	M20	470	M24	490	M30
400	102	1210	340	515	M24	525	M27	550	M33
450	114	1335	380	565	M24	585	M27	600	M33
500	127	1415	410	620	M24	650	M30	660	M33
600	154	1605	470	725	M27	770	M33	770	M36
700	165	1844	550	840	M27	840	M33	875	M39
800	190	2040	640	950	M30	950	M36	990	M45
900	203	2255	710	1050	M30	1050	M36	1090	M45
1000	216	2380	770	1160	M33	1170	M39	1210	M52
1200	254	2640	890	1380	M36	1390	M45	1420	M52
