详细介绍

产品概述
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
采用标准
焊接尺寸::GB1224;ANSI B16.25; DIN2559
结构长度::GB/T12221989;API609
压力试验::GB/T13927992;API598

产品特点
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,澳托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思(西门子)等。
技术参数
公称通径
DN(mm)
50~700
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力Ps(MPa)
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
适用介质
水、蒸气、油品、酸类腐蚀性等。
适用温度
碳钢 :-29℃~425℃ 不锈钢:-40℃~600℃

主要零件的材质

零件名称
材料
阀体
铸钢、不锈钢、铬钼钢及特殊材料
蝶板
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料
密封圈
不锈钢、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨

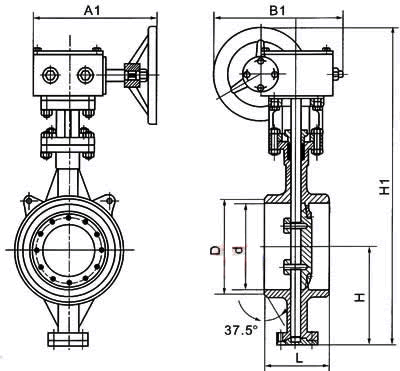

产品尺寸

温馨提示:“电动对焊蝶阀/D963H电动对焊式硬密封蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-68103333    传真:021-51686322
