BQ41夹套保温球阀

BQ41夹套保温球阀

在线咨询免费电话
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售：021-6810 3333    6139 0811
  • 传真：021-5168 6322
  • 地址：上海南汇空港工业区金闻路1288号

详细介绍

产品特点
该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

技术参数及执行标准
公称通径
DN15～200、NPS 3/4～8

公称压力(Mpa)
PN1.6~2.5、Class150~300、10K、20K

阀门材料及适用工况
零件名称
材    料
3.阀体
WCB
CF8(304)
CF8M(316)
2.阀座
1Cr18Ni9Ti
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
4.密封圈
聚四氟乙烯、对位聚笨
5.球体
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
6.阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
1.夹套
25
25
25
7.填料
聚四氟乙烯、柔性石墨
适用介质
水、蒸汽、油品
硝酸等腐蚀性介质
醋酸等腐蚀性介质
适用温度
-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨）
设计制造
GB/T 12237989、API 608、API 6D、JPI 7S-48、BS5351
结构长度
GB/T 12221989、ANSI B16.10；JIS B2002
连接法兰
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
压力试验
JB/T 9092999、API 598
传动方式
手动、蜗轮蜗杆传动、气动、电动。

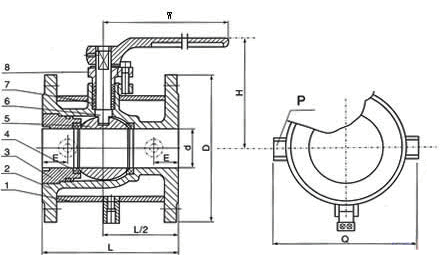

主要外形及连接尺寸表
公称通径
d
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1.5"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2.5"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
800
G3/4"
200
8"
203
330
300
12"
100
492
410
800
G3/4"
产品尺寸

温馨提示：“BQ41夹套保温球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-68103333    传真：021-51686322
