q946电动四通球阀

q946电动四通球阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售:021-6810 3333    6139 0811
  • 传真:021-5168 6322
  • 地址:上海南汇空港工业区金闻路1288号

详细介绍

结构特点
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。
2、密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长: 阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE, 能达到良好的抗腐蚀性作用,延长了阀门使用寿命。

执行标准
1.设计和制造:GB/T12237989; APl608。
2.检验和试验:GB/T13927992; APl 598。
3.法兰连接:JB/T79]一2994; ASME/ANSI B165。

主要零件材料

阀体\阀盖

GB

WCB

ZGlCrl8Ni9Ti

ZGOCfl8Nil2M02Ti

ASTM

WCB

CF8

CF8M

球体

?GB

2Cfl3

1Cfl8Ni9Ti

0Cfl8Ni12M02Ti

ASTM

420

304

316

阀杆

GB

2Crl3

1Crl8Ni9Ti

0Crl8Ni12M02Ti

ASTM

420

304

316

阀座\密封面

GB

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

ASTM

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

填料

GB

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

ASTM

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

螺栓

GB

35

0Crl8Ni9

0Crl8Ni9

ASTM

A193B7

A320-B8

A320-B8

螺母

GB

45

0Cfl8Ni9

0Crl8Ni9

ASTM

A1942H

A194-8

A194-8

主要连接尺寸

公称压力
PN

公称通径
DN

尺 寸(mm)

L

L0

D

K

d

Y

b

z-do

Hw

Hd

1.6MPa

50

260

130

165

125

100



16

4-ф18

205

265

65

320

160

185

145

120



18

4-ф18

245

295

80

320

160

200

160

135



20

8-ф18

305

345

100

370

185

220

180

155



20

8-ф18

340

420

125

510

255

250

210

185



22

8-ф18

425

465

150

510

255

285

240

2'0



24

8-ф23

450

505

200

580

290

340

295

265



26

12-ф23

480

525

250

670

335

405

355

320



30

12-ф25

530

565

300

760

380

460

410

375



30

12-ф25

585

630

350

850

425

520

470

435



34

16-ф25

625

675

400

980

490

580

525

485



36

16-ф30

670

710

450

1080

540

640

585

545



40

20-ф30

705

770

500

1220

610

715

650

608



44

20-ф34

765

825

600

1360

680

840

770

718



48

20-ф41

840

945

700

1750

875

910

840

788



50

24-ф41

1050

1110

800

1850

925

1025

950

898



52

24-ф41

1125

1220

900

2050

1025

1125

1050

998



54

28-ф41

1260

1315

1000

2150

1075

1255

1170

1110



56

28-ф48

1325

1385

1200

2450

1225

1485

1390

1325



58

32-ф54

1395

1450

2.5MPa

50

260

130

165

125

100



20

4-ф18

205

265

65

320

160

185

145

120



22

8-ф18

245

295

80

320

160

200

160

135



22

8-ф18

305

345

100

370

185

230

190

160



24

8-ф23

340

420

125

510

255

270

220

188



28

8-ф25

405

465

150

510

255

300

250

218



30

8-ф25

450

505

200

580

290

360

310

278



34

12-ф25

480

525

250

670

335

425

370

332



36

12-ф30

530

565

300

760

380

485

430

390



40

16-ф30

585

630

350

850

425

555

490

448



44

16-ф34

625

675

400

980

490

620

550

505



48

16-ф34

670

710

450

1080

540

670

600

555



50

20-ф34

705

770

500

1220

610

730

660

610



52

20-ф41

765

825

600

1360

680

845

770

718



56

20-041

840

945

700

1750

875

960

875

815



60

24-ф48

1050

1110

800

1850

925

1085

990

930



64

24-ф48

1125

1220

900

2050

1025

1185

1090

1025



66

28-ф54

1260

1315

1000

2150

1075

1320

1210

1140



68

28-ф58

1325

1385

1200

2450

1225

1520

1420

1350



72

32-ф58

1395

1450

4.0MPa

50

260

130

165

125

100

88

20

8-ф18

245

285

65

320

160

185

145

120

110

22

8-ф18

265

315

80

320

160

200

160

135

121

22

8-ф18

320

365

100

370

185

235

190

160

150

24

8-ф23

355

465

125

510

255

270

220

188

176

28

8-ф25

425

495

150

510

255

300

250

218

204

30

8-ф25

470

535

200

580

290

375

320

282

260

38

12-ф30

480

565

250

670

335

450

385

345

313

42

12-ф34

530

605

300

760

380

515

450

408

364

46

16-ф34

585

675

350

850

425

580

510

465

422

52

16-ф34

625

705

400

980

490

660

585

535

474

58

16-ф41

670

745

450

1080

540

685

610

560

524

60

20-ф41

705

795

500

1220

610

755

670

612

576

62

20-ф48

765

855

600

1360

680

890

795

730

678

62

20-ф54

840

985


C1aSS150

2"

260

130

152

120.5

92



16

伞φ19

205

265

2 1/2"

320

160

178

139.5

105



18

4-ф19

245

295

3"

320

160

190

152.5

127



19

4-ф19

305

345

4"

370

185

229

190.5

157



24

8-ф19

340

420

5"

510

255

254

216

186



24

8-ф22

425

465

6"

510

255

279

241.5

216



26

8-ф22

450

505

8"

580

290

343

298.5

270



29

8-ф22

530

525

10"

670

335

406

362

324



31

12-ф25

630

565

12"

760

380

483

432

381



32

12-ф25

680

630

14"

850

425

533

476

413



35

12-ф29

625

675

16"

980

490

597

540

470



37

16-ф29

670

710

18"

1080

540

635

578

533



40

16-ф32

705

770

20"

1220

610

699

635

584



43

20-ф32

765

825

24"

1360

680

813

749.5

692



48

20。ф35

840

945

28"

1750

875

927

864

800



71

28-ф35

1050

1110

32"

1850

925

1060

978

914



81

28-ф41

1125

1220

36"

2050

1025

1168

1086

1022



90

32-ф41

1260

1315

40"

2150

1075

1289

1200

1124



90

36-ф41

1325

1385

48"

2450

1225

1511

1422

1359



108

44-ф41

? 1395

? 1450

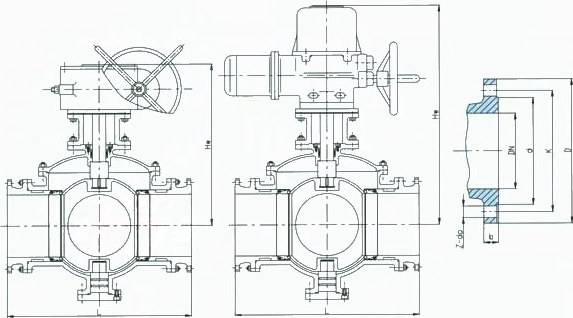

产品尺寸

温馨提示:“q946电动四通球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-68103333    传真:021-51686322
