Q647型气动固定式球阀(单作用气缸)

Q647型气动固定式球阀(单作用气缸)

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售:021-6810 3333    6139 0811
  • 传真:021-5168 6322
  • 地址:上海南汇空港工业区金闻路1288号

详细介绍

用途及用途
Q647型气动固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

技术参数

公称通径DN(mm)
50200
公称压力PN(MPa)
1.6
2.5
4.0
公称压力
PS(MPa)
强度试验
2.4
3.8
6.0
密封试验
1.8
2.8
4.4
材料\材料代号
C
P
R

主 要

零 件

阀 体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
球 体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀 杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增强聚四氟乙烯 对位聚苯 硬质合金
填 料
聚四氟乙烯 柔性石墨
适 用
工 况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃ - 300℃
执行器
型 号
AW/DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GB12237
GB12221
GB9113
GB9131
GB13927

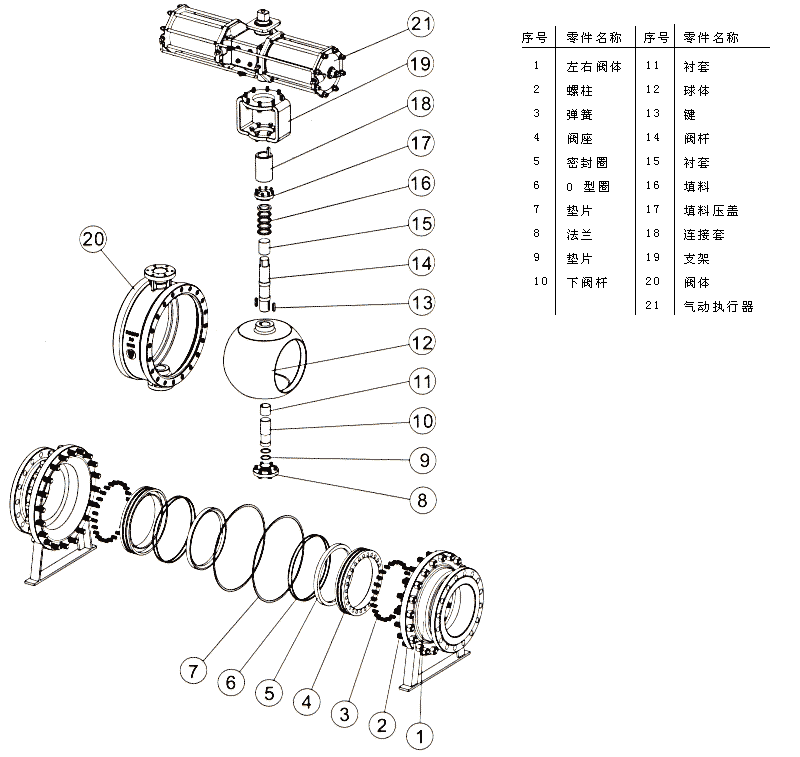

安装尺寸表

公称通径
DN(mm)
尺 寸(mm)
执 行 器 型 号
1.6MPa
2.5MPa
4.0MPa
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

(以上选配仅供参考具体

选区用根据实际要求)
50
203
160
125
16
48
216
160
125
20
48
216
160
125
20
48
65
222
180
146
18
48
241
180
145
22
88
241
180
145
22
88
80
241
195
160
20
88
283
195
160
22
88
283
195
160
22
88
100
305
215
180
20
88
305
230
190
24
8-23
305
230
190
24
8-23
125
356
245
210
22
88
381
270
220
28
8-25
381
270
220
28
8-25
150
394
280
240
24
8-23
403
300
250
30
8-25
403
300
250
30
8-25
200
457
335
295
26
12-23
502
360
310
34
12-25
502
375
320
33
12-30
250
533
405
355
30
12-25
586
425
370
36
12-30
.
.
.
.
.
300
610
460
410
30
12-25
648
485
430
40
16-30
.
.
.
.
.
350
686
520
470
34
16-25
762
550
490
44
16-34
.
.
.
.
.
400
762
580
525
36
16-30
838
610
550
48
16-34
.
.
.
.
.
450
864
640
585
40
20-30
914
660
600
50
20-34
.
.
.
.
.
500
914
705
650
44
20-34
991
730
660
52
20-41
.
.
.
.
.

产品尺寸



温馨提示:“Q647型气动固定式球阀(单作用气缸)”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-68103333    传真:021-51686322
