详细介绍

美标旋塞阀特点
①旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。
②旋塞阀圆柱形的关闭件通过旋转90⁰就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。
③旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不　锈钢制成的该类阀门是食品工业和制药工的最佳选择。

标准STD

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力～温度	试验～检验
API600	ANSIB16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

压力试验

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料及性能

阀体、阀盖	塞体	调节阀	调节垫片	O形圈	工作温度	适用介质
WCB	WCB	F6	PTFE 增强PTFE	氟橡胶	-29～340℃	水、蒸汽、天然气、石油、石油产品、硝酸、醋酸
A105	A105	F6
CF8	F304	F304
CF3	F316	F316	PTFE		耐酸220℃
CF8M	F304L	F304L
CF3M	F316L	F316L

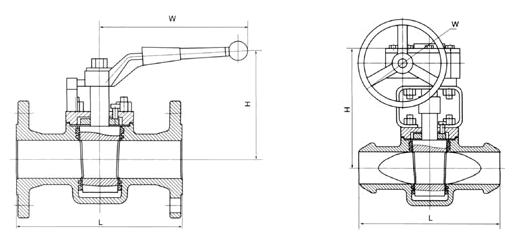

主要外形尺寸

磅级	尺寸	d	L	D	D1	D2	b	z-φd	f	Lo	H	X	W
150	1/2	13	108	89	60	35	-	46	2	149	121	-	-
	3/4	19	117	98	70	43	-	46	2	149	121	-	-
	1	25	140	128	79	51	11	46	2	181	124	-	-
	2^1/2	38	165	127	98	73	14	46	2	229	140	-	-
	2	51	178	152	121	92	16	49	2	305	159	-	-
	2^1/2	64	191	178	140	105	17	49	2	460	191	-	-
	3	76	203	191	152	127	19	49	2	460	191	-	-
	4	102	229	229	191	157	24	89	2	762	229	-	-
	6	152	267	279	241	216	25	8-22	2	-	536	222	305
	8	203	292	343	298	270	29	8-22	2	-	565	400	460
	10	254	330	406	362	324	30	12-25	2	-	616	400	460
300	1/2	13	140	95	67	35	14	46	2	149	121	-	-
	3/4	19	152	117	83	43	16	49	2	149	121	-	-
	1	25	159	124	89	51	17	49	2	181	124	-	-
	2^1/2	38	191	156	114	73	21	4-22	2	229	140	-	-
	2	51	216	165	127	92	22	89	2	305	159	-	-
	2^1/2	64	241	191	149	105	25	8-22	2	460	191	-	-
	3	76	283	210	168	127	29	8-22	2	460	191	-	-
	4	102	305	254	200	157	32	8-22	2	762	229	-	-
	6	152	403	318	270	216	37	12-22	2	-	546	222	305
	8	203	419	381	300	270	41	12-25	2	-	565	400	460
	10	254	457	445	387	324	48	16-29	2	-	616	400	460
