详细介绍



产品用途
ZJHM-ZJHP系列精小型气动薄膜调节阀采用导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。

结构特点

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜   盖:A3
波 纹 膜片:丁腈橡胶夹增强涤纶织物
弹   簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬   套:2Cr13
软密封阀芯:增强聚四氟乙烯

技术参数
公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
400
额定流量系数Kv
单座
8
12
20
32
50
80
120
200
280
450
700
1100

双座
10
16
25
40
63
100
160
250
400
630
1000
1600
2700
额定行程L(mm)
16
25
40
60
100
膜片有效面积Ae(cm2)
280
400
600
1000
1600
公称压力PN(MPa)
1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比R
50:1
信号范围Pr(KPa)
20~200、40~200、20~60、60~100、80~240
气源压力Ps(MPa)
0.14~0.4
允许泄漏量
Ⅳ级(单座)、Ⅲ级(双座)
工作温度t(℃)
常温型
-20~200、-40~250、-60~250
散热型
-40~450、-60~450
高温型
450~650
低温型
-60~00、00~-200、-200~-250

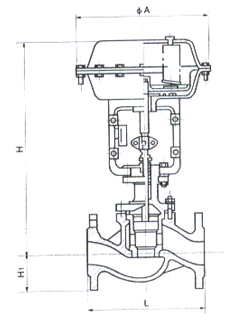

产品尺寸



温馨提示:“ZJHM-ZJHP系列精小型气动薄膜(单座、双座、套筒)调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
