详细介绍

产品慨述
ZJHS精小型气动薄膜角形单座调节阀采用顶导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节,可避免结焦、堵塞,便于自净与清洗的场合。

本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

主要零件材料

阀体、阀盖: HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯:增强聚四乙烯
填      料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫      片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜      盖:A3
膜      片:丁腈橡胶夹增强涤纶织物
弹      簧:60Si2Mn2Cr13
阀杆、推杆:1Cr18Ni9Ti
衬      套:2Cr13

主要技术参数
公称通径DN(mm)
20

25

32

40

50

65

80

100

125

150

200

阀座直径(mm)

(10)

(12)

(15)

(20)

额定流量系数Kv
直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

10

16

25

40

60

膜片有效面积(Ae)
280
400
600
1000
公称压力PN(MPa)
1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比R
50:1
信号范围Pr(KPa)
20~100、40~200、20~60、60~100、80~240
气源压力PS(MPa)
0.14~0.4
允许泄漏量
硬密封:Ⅳ级、软密封:Ⅵ级
工作温度t(℃)
常温型
-20~200、-40~250、-60~250
散热型
-40~450、-60~450
高温型
450~560
低温型
-60~00、00~-200、-200~-250

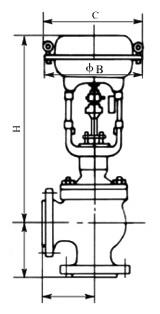

产品尺寸

温馨提示:“ZJHS精小型气动薄膜角形单座调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
