H14W内螺纹止回阀

H14W内螺纹止回阀

在线咨询免费电话
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售：021-6810 3333    6139 0811
  • 传真：021-5168 6322
  • 地址：上海南汇空港工业区金闻路1288号

详细介绍

产品概述 H14W不锈钢螺纹旋启式止回阀止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启
或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

适用介质为：水、油品、蒸汽、酸性介质等。

性能规范
公称压力 PN 1.6, 2.5, 4.0, 6.4 MPa
强度试验压力 PT 2.4, 3.8, 6.0, 7.6
低压气密封试验压力   0.6
高压气密封试验压力 2.0, 3.0, 4.8, 7.6
适用介质 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸类 醋酸类
适用温度 -40～180
主要零件材料
序号NO. 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 摇杆插销 不锈钢316/304
4 阀瓣 不锈钢CF8M/CF8
5 螺塞 不锈钢316/304
6 螺塞垫片 聚四氟乙烯PTFE

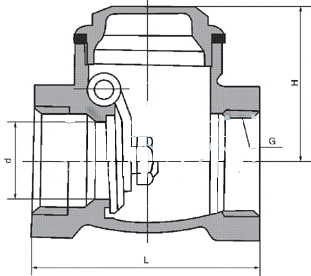

主要连接尺寸及重量 单位：mm
SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
A 15 20 25 32 40 50 65 80
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
重量WT(kg) 310 445 680 1040 1490 2020
产品结构



温馨提示：“H14W内螺纹止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
