HD7Q41X型全液控止回蝶阀

HD7Q41X型全液控止回蝶阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售:021-6810 3333    6139 0811
  • 传真:021-5168 6322
  • 地址:上海南汇空港工业区金闻路1288号

详细介绍

产品概述
本蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统。

用途
本蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统,其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)

特点
1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取化了重锤部分,减小了能量损耗,传动机构得到简化,占具空间笑,与  一般型蝶阀相近。安装方便 ,即课左、右卧式安装,也可以立式安装。

2、该阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。

3、HD7Q41X型阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统作用。

4、如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。

主要技术参数

公称通经(mm)
1400-2400
1200-2400
500-2400
500-2400
500600
公称压力(MPa)
0.25
0.6
1.0
1.6
2.5
     试验压力
强度试验
0.375
0.9
1.5
2.4
3.75
密封试验
0.275
0.66
1.1
1.76
2.75
适用介质
适用温度(℃)
≤80℃
介质流速
3m/s

主要零部件材料

零件名称
材料
阀体、蝶板
灰铸铁、球墨铸铁、碳素钢
阀轴
不锈钢
密封圈
不锈钢、NBR
填料
NBR

执行标准

 制造标准
JB/TB527-97、GB/T 12238-89
法兰标准
GB/T 17241。6998、GB2555-2556-81
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

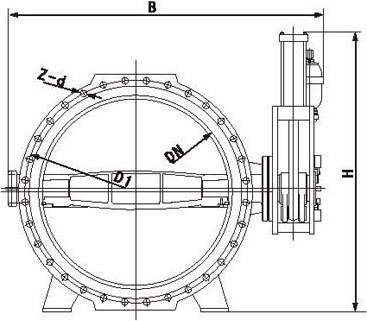

HD7Q41X-6/10/16全液控止回阀蝶阀主要外形连接尺寸

DN
PN
D
D1
B
L
A
B
H
500
1.0
670
620
43
229
720
1650
1360
600
1.0
780
725
48
267
720
1730
1390
700
1.0
895
840
54
392
720
1800
1445
800
1.0
1015
950
58
318
720
1870
1485
900
1.0
1115
1050
61
330
720
2070
1865
1000
1.0
1230
1160
67
410
755
2165
1930
1200
1.0
1455
1380
65
470
905
2265
2030
1400
1.0
1675
1590
68
530
905
2665
2270
1200
0.6
1405
1340
65
470
755
2365
2025
1400
0.6
1630
1560
68
530
755
2665
2270
1600
0.6/0.25
1830
1760
68
600
905
2940
2380
1800
0.6/0.25
2045
1970
70
670
905
3325
2470
2000
0.25
2265
2180
54
760
905
3660
2370
2200
0.25
2475
2390
60
840
1123
4325
2940
2400
0.25
2685
2600
62
910
1123
4530
3000

产品尺寸

温馨提示:“HD7Q41X型全液控止回蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
