200X减压阀

200X减压阀

在线咨询免费电话
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售：021-6810 3333    6139 0811
  • 传真：021-5168 6322
  • 地址：上海南汇空港工业区金闻路1288号

详细介绍

200X减压阀产品概述
200X减压阀由主阀2－导阀5－球阀3与压力表4等组成。减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。

200X减压阀主要技术参数
公称压力 1.0MPa 1.6 Mpa 2.5 Mpa
壳体试验压力 1.5 Mpa 2.4 Mpa 3.75 Mpa
密封试验压力 1.1 Mpa 1.76 Mpa 2.75 Mpa
最大入口压力 1.0 MPa 1.6 MPa 2.5 Mpa
出口压力可调节的范围 0.09-0.8 MPa 0.10.2 MPa 0.15.6 MPa
工作温度 ≤80℃
适用介质 清水、原水

200X减压阀主要外形与连接尺寸
公称通径DN(mm) L A A1 H H1 F
20 180 292 136 342 247 116
25 180 292 136 342 247 116
32 180 292 136 342 247 116
40 240 330 155 395 278 170
50 240 330 155 395 278 170
65 250 350 165 405 298 180
80 285 365 175 430 313 210
100 360 410 195 510 350 275
125 400 455 220 560 365 310
150 455 475 230 585 420 355
200 585 530 255 675 450 460
250 650 623 300 730 470 500
300 800 700 340 760 490 580
350 860 840 415 840 526 640
400 960 880 430 910 570 716
450 1075 930 460 1030 610 780
500 1075 980 490 1135 665 830
600 1230 1060 530 1270 725 920
700 1650 1130 560 1460 865 980
800 1750 1230 610 1640 975 1050

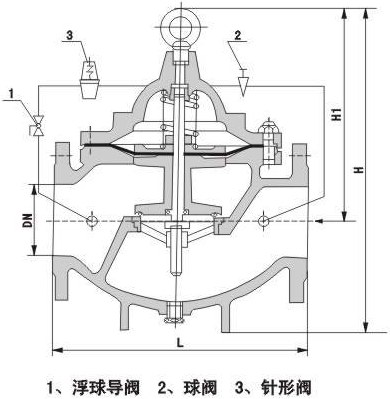

产品结构

200X减压阀

温馨提示：“200X减压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-68103333    传真：021-51686322
