详细介绍

减压阀概述
我公司生产的比例式减压阀,外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。
我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。

减压阀主要技术参数
适用介质 水、气体
适用温度 ≤90℃
压力误差 ≤8%
最小开启压力 2∶1 0.2MPa
3∶1 0.3MPa
连接形式 法兰、内螺纹
主要零件材料 阀体 锡青铜 不锈钢 铸铁
内件 锡青铜 不锈钢 锡青铜或不锈钢



减压阀主要外形尺寸(法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4213.5-84标准)
公称通径DN(mm) A D3
25 232 115/125
32 246 140/150
40 256 150/155
50 270 165/175
65 306 185/200
80 320 210/230
100 340 240/265
125 400 275/300
150 429 310/350
200 358 355/400



型号 公称压力 公称通径DN(mm) L

YB43X0T

(B型)

1.0 50 85
65 102
80 122
100 140
125 160
150 178
200 230

YB43X6T

(B型)


1.6 50 85
65 102
80 122
100 140
125 160
150 178
200 230



公称通径DN(mm) 尺寸(mm)
C L D
15 1/2" 80 50
20 3/4" 80 50
25 1" 90 54
32 1 1/4" 100 60
40 1 1/2" 110 68
50 2" 120
80

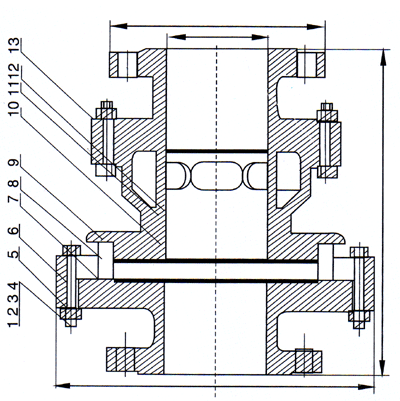

产品尺寸

温馨提示:“Y43X固定比例式减压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
