产品概述

BZ41H/W碳钢不锈钢保温闸阀是上海泰通阀门闸阀系列产品，适用于工业管路系统的介质控制。

主要零部件材料

应用规范 1、设计制造按GB12234-89 2、结构长度按GB12221-89 3、法兰尺寸按JB/T79-94 4、阀门检查和试验按GB13927 主要零件材质零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo 2 Ti系列 ZG00Cr17Ni14Mo 2 系列 WCB系列阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo 2 Ti ZG00Cr17Ni14Mo 2 WCB 闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo 2 Ti ZG00Cr17Ni14Mo 2 1Cr13 阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo 2 Ti ooCr17Ni14Mo 2 1Cr13 填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织石墨Graphite 垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304 Graphite+304 压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo 2 Ti ZG00Cr17Ni14Mo 2 WCB 填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo 2 Ti 00Cr17Ni14Mo 2 1Cr13 螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA 螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45 1.6MPa主要连接尺寸尺寸 DN 40 50 65 80 100 125 150 200 250 300 L mm 200 250 265 280 300 325 350 400 450 500 H mm 310 358 372 435 500 614 674 818 969 1145 W mm 200 240 240 280 300 320 360 400 450 560 2.5MPa主要连接尺寸尺寸 DN 40 50 65 80 100 125 150 200 250 300 L mm 200 250 265 280 300 325 350 400 450 500 H mm 358 373 435 500 614 674 818 969 1145 1145 W mm 240 240 280 300 320 360 400 450 560 640 4.0MPa主要连接尺寸尺寸 DN 40 50 65 80 100 125 150 200 250 300 L mm 200 250 280 310 350 400 450 550 650 750 H mm 358 373 435 500 614 674 818 969 1145 1145 产品尺寸	零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo 2 Ti系列	ZG00Cr17Ni14Mo 2 系列	WCB系列	阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo 2 Ti系列	ZG00Cr17Ni14Mo 2 系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2	WCB
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo 2 Ti	ooCr17Ni14Mo 2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo 2 Ti	ZG00Cr17Ni14Mo 2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo 2 Ti	00Cr17Ni14Mo 2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

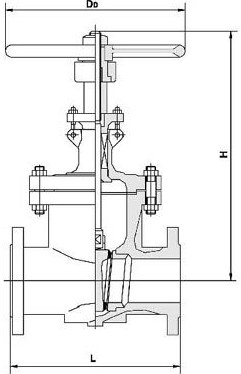

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	310	358	372	435	500	614	674	818	969	1145
W	mm	200	240	240	280	300	320	360	400	450	560
尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	358	373	435	500	614	674	818	969	1145	1145
W	mm	240	240	280	300	320	360	400	450	560	640
尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	280	310	350	400	450	550	650	750
H	mm	358	373	435	500	614	674	818	969	1145	1145
