产品概述
API低温闸阀/低温法兰闸阀是上海泰通阀门闸阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 | ||
|---|---|---|---|---|---|---|
| JB/T7749 | GB12221 | JB79 | Gb9131 | JB/T9092 | ||
| 公称压力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | |
| 气密封试验 | 0.4-0.7 | |||||
| 体盖板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| ZGoCrMNVAI低温高压铸钢 | 1Cr7Ni12 | STL/STL | 1Cr13/柔性石墨 低温石棉 | PTFE浸聚四氟乙 烯石棉绳 柔性石墨 | -46 | 丙烷/炳烯 甲醇/乙烷 煤气/液氨 |
| LCB | ||||||
| ZGoCrMNVAI低温高压铸钢 | -60 | |||||
| LC1 | ||||||
| ZGoCrMNVAI低温高压铸钢 | -73 | |||||
| LC2 | ||||||
| ZGoCrMNVAI低温高压铸钢 | 1Cr18Ni9Ti | 01 | ||||
| LC3 | ||||||
| ZGoCrMNVAI低温高压铸钢 | 15 | |||||
| LC4 | ||||||
| ZGoCrMNVAI低温高压铸钢 | 96 |
执行标准
JB/T7749JB/T9092JB79GB12221

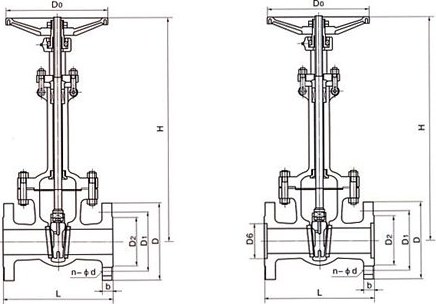

结构图与尺寸图
结构图 / 尺寸图
