产品概述
D343H型金属密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 型号 | D343H6 | D343H6P | D343H6R | |
|---|---|---|---|---|
| 工作压力（MPa） | 1.6 | |||
| 适用温度（℃） | ≤425 | ≤200 | ||
| 适用介质 | 水、油或非腐蚀性介质 | 硝酸类介质 | 醋酸类介质 | |
| 材料 | 阀体、蝶板 | WCB | CF8/304 | CF3M/316L |
| 阀杆 | 2Cr13 | 304 | 316L | |
| 阀体密封面 | 堆焊 507 | － | － | |
| 蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
| 填料 | 柔性石墨 | PTFE | PTFE |
执行标准
GB/T 9113GB/T 13927GB/T 12220GB/T 12221GB/T 12238

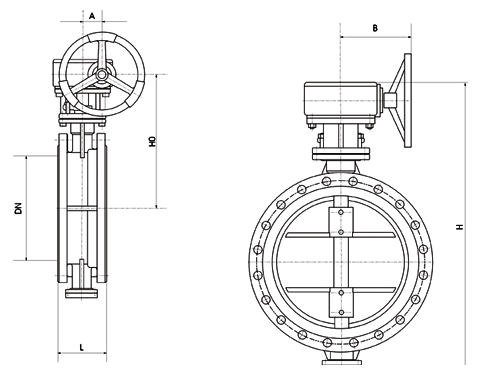

结构图与尺寸图
结构图 / 尺寸图
