产品概述
D73H对夹式硬密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通经DN（mm) | 50～2000 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 | |||||||||
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | |||||||||
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | |||||||||
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | ||||||||||||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||||||||||||
| 泄漏率 | 符合GB/T13927-92标准 | ||||||||||||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||||||||||||
| 零件名称 | 材料 | ||||||||||||
| 阀体 | WCB、合金钢、不锈钢、QT4500 | ||||||||||||
| 蝶板 | WCB、合金钢、不锈钢、QT4500 | ||||||||||||
| 阀轴 | 2Cr13不锈钢、合金钢 | ||||||||||||
| 密封圈 | 不锈钢圈 | ||||||||||||
| 填料 | 柔性石墨 | ||||||||||||
| 制造标准 | JB/T 8527-97 | ||||||||||||
| 法兰标准 | GB9113-2000 | ||||||||||||
| 结构长度标准 | GB12221-89 | ||||||||||||
| 检验标准 | GB/T 13927-92 | ||||||||||||
| 公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
| L | L2 | H | H1 | D1 | Z-D | A | D1 | Z-D | A | D1 | Z-D | A | |
| 50 | 43 | 265 | 350 | 112 | 125 | 48 | 90℃ | 125 | 48 | 90℃ | 125 | 48 | 90℃ |
| 65 | 46 | 265 | 370 | 115 | 145 | 48 | 90℃ | 145 | 48 | 90℃ | 145 | 48 | 90℃ |
| 80 | 49 | 320 | 380 | 120 | 160 | 88 | 45℃ | 160 | 88 | 45℃ | 160 | 88 | 45℃ |
| 100 | 56 | 320 | 420 | 138 | 180 | 88 | 45℃ | 180 | 88 | 45℃ | 190 | 8-22 | 45℃ |
| 125 | 64 | 340 | 460 | 164 | 210 | 88 | 45℃ | 210 | 88 | 45℃ | 220 | 8-26 | 45℃ |
| 150 | 70 | 390 | 555 | 175 | 240 | 8-22 | 45℃ | 240 | 8-22 | 45℃ | 250 | 8-26 | 45℃ |
主要零部件材料
主要零部件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | WCB、合金钢、不锈钢、QT4500 |
| 蝶板 | WCB、合金钢、不锈钢、QT4500 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
执行标准
GB/T13927JB/T 8527GB/T 13927GB12221GB9113

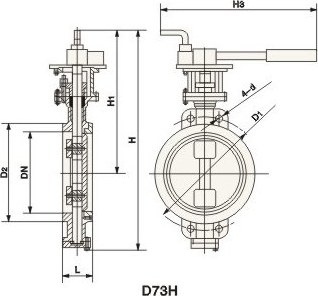

结构图与尺寸图
结构图 / 尺寸图
