产品概述
DH61F-40P低温止回阀是上海泰通阀门低温阀门系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 产品代号 | 主 要 外 形 尺 寸 和 连 接 尺 寸（mm） | ||
|---|---|---|---|
| A | L | D | |
| 10 DH61F-40P | 65 | 8 | Ф60 |
| 15 DH61F-40P | 65 | 8 | Ф60 |
| 20 DH61F-40P | 80 | 10 | Ф90 |
| 25 DH61F-40P | 80 | 10 | Ф90 |
| 32 DH61F-40P | 100 | 10 | Ф110 |
| 40 DH61F-40P | 100 | 12 | Ф110 |
| 50 DH61F-40P | 160 | 15 | Ф160 |
| 65 DH61F-40P | 180 | 20 | Ф160 |
| 80 DH61F-40P | 200 | 30 | Ф240 |
| 100 DH61F-40P | 220 | 30 | Ф240 |
| 名称 | 材料 | ||
| 阀体 | 不锈钢 | ||
| 阀顶 | 铜 |
主要零部件材料
主要零部件材料
| 名称 | 材料 |
|---|---|
| 阀体 | 不锈钢 |
| 阀顶 | 铜 |

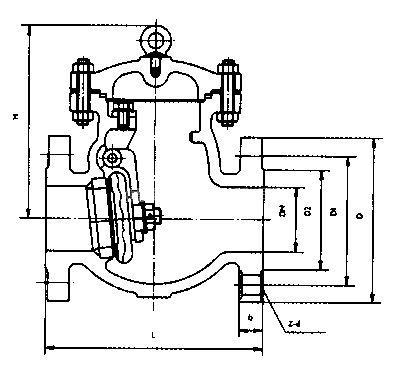

结构图与尺寸图

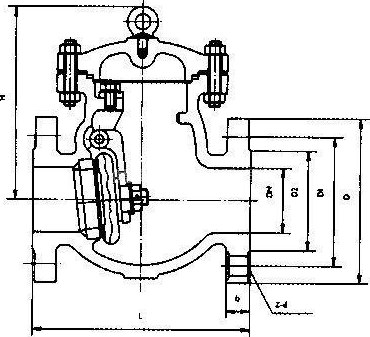

结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
