产品概述
Q11N-100高压内螺纹球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称压力 DN（mm） | Q11N100/160、Q11N00/160P | Q11N-320、Q1N-320P | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 管螺纹 G | 尺寸（mm） | 管螺纹 G | 尺寸（mm） | ||||||||
| d | L | H | W | E | H | W | SW | L | |||
| 6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 68 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 77 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 82 | 82 | 180 | 55 | 105 |
| 32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 115 | 115 | 300 | 70 | 120 |
| 40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 120 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 130 | 130 | 300 | 100 | 150 |
执行标准
BSPBSPTDIN259

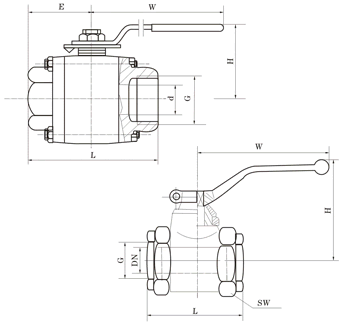

结构图与尺寸图
结构图 / 尺寸图
