产品概述
三片式全通径经济型球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
| P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
| 零件名称 | 材质 | ||||||||||
| 阀体 | 不锈钢CF8M | 碳钢WCB | |||||||||
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | |||||||||
| 阀盖 | 不锈钢CF8M | 碳钢WCB | |||||||||
| 球体 | 不锈钢SS316 | 不锈钢SS304 | |||||||||
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 | |||||||||
| 螺母 | 不锈钢SS304 | FCD45 | |||||||||
| 垫圈 | 不锈钢SS304 | FCD45 | |||||||||
| 手柄套 | 塑料 | 塑料 | |||||||||
| 手柄 | 不锈钢SS304 | 不锈钢SS304 | |||||||||
| 阀杆螺母 | 不锈钢SS304 | B7 | |||||||||
| 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 | |||||||||
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | |||||||||
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | |||||||||
| 螺栓 | 不锈钢SS304 | B8 |
执行标准
GB12224ANSI

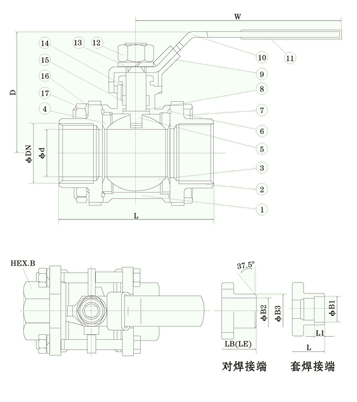

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
