产品概述
q61f三片式活接对焊球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/4" | 2/2" | 2" |
|---|---|---|---|---|---|---|---|---|
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
| 零件名称 | 材质 | |||||||
| 阀体 | 不锈钢CF8M | |||||||
| 密封圈 | 聚四氟乙烯PTFE | |||||||
| 阀盖 | 不锈钢CF8/CF8M | |||||||
| 球体 | 不锈钢CF8 | |||||||
| 阀杆 | 不锈钢SS316 | |||||||
| 螺母 | 不锈钢CF8 | |||||||
| 垫圈 | 聚四氟乙烯PTFE | |||||||
| 手柄套 | 塑料 | |||||||
| 手柄 | 不锈钢SS304 | |||||||
| 压紧螺母 | 不锈钢SS304 | |||||||
| 弹簧垫圈 | 不锈钢SS304 | |||||||
| 锁片 | 不锈钢SS304 | |||||||
| 螺栓 | 不锈钢SS304 | |||||||
| 套管 | 不锈钢CF8 |
执行标准
GB12224ANSI

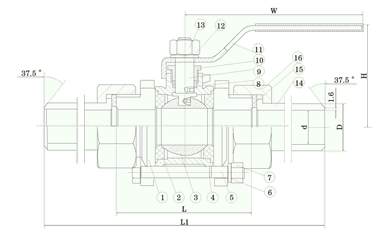

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
