产品概述

高压球阀/Q341F高压法兰锻钢球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

产品特点本系列球阀是根据用户的需求，为满足在硫化环境下的搞硫化应用裂化的要求，我的从设计、选材、制造、试验、表面外理及涂漆都严格按美国腐蚀工程师会NACE标准要求进行。本系列球阀不仅选材广泛且内件材料均彩用表面镀镍316材质、密封圈采用特制的聚合特资料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，使用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。长输管线球阀价格,长输管线球阀厂家,长输管线球阀报价。主要连接尺寸及重量零件名称阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 密封圈聚四氟乙烯 PTFE 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 填料聚四氟乙烯 PTFE 适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质硝酸等腐蚀性介质适用温度聚四氟乙烯 PTFE-29~180℃ 产品型号 PQ47F0C PQ47F0P PQ47F0R PQ47F50(Lb)C PQ47F50(Lb)P PQ47F50(Lb)R PQ47F6C PQ47F6P PQ47F6R PQ47F-300(Lb)C PQ47F-300(Lb)P PQ47F-300(Lb)R PQ47F-25 PQ47F-25P PQ47F-25R PQ47F-600(Lb)C PQ47F-600(Lb)P PQ47F-600(Lb)R PQ47F-40 PQ47F-40P PQ47F-40R PQ47F-900(Lb)C PQ47F-900(Lb)P PQ47F-900(Lb)R PQ47F-64 PQ47F-64P PQ47F-64R PQ47F-900(Lb)C PQ47F500(Lb)P PQ47F500(Lb)R PQ47F00 PQ47F00P PQ47F00R PQ47F500(Lb)C PQ47F-2500(Lb)P PQ47F-2500(Lb)R PQ47F60 PQ47F60P PQ47F60R PQ47F-2500(Lb)C 主要连接尺寸及重量（国标）公称通径标准值参考值重量(kg) L D D1 D2 b f Z-Φd H1 H2 H3 H4 法兰对焊 Q47F Q347F mm PN1.0(Mpa) 15 108 165 95 65 46 14 2 4-Φ14 145 210 346 4.5 20 117 190 105 75 56 16 2 4-Φ14 152 220 352 5.5 25 127 216 115 85 65 16 2 4-Φ14 162 235 364 7 32 140 229 140 100 76 18 2 4-Φ18 175 255 382 11.5 40 165 241 150 110 84 18 2 4-Φ18 188 280 406 17 50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31 65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39 80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52 100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 48 71 125 346 508 250 210 184 22 2 8-Φ18 322 490 588 103 150 394 559 285 240 211 24 2 8-Φ23 358 560 644 180 200 457 660 340 295 286 24 2 8-Φ23 406 640 704 290 250 533 787 395 350 319 26 2 12-Φ23 468 730 766 400 300 610 838 445 400 370 26 2 12-Φ23 538 830 830 540 350 686 889 505 460 429 26 2 16-Φ23 610 940 922 734 400 762 991 565 515 480 26 2 16-Φ26 682 1060 1020 1005 450 864 1092 615 565 530 28 2 20-Φ26 755 1180 1114 1372 500 914 1194 670 620 582 28 2 20-Φ26 832 1300 1204 1880 600 1450 1394 780 725 682 34 2 20-Φ30 922 1420 1290 2648 700 1650 1549 895 840 794 34 2 24-Φ30 1015 1540 1375 3828 800 1850 1778 1015 950 901 36 2 24-Φ34 1110 1650 1448 5462 PN1.6(MPa) 15 108 165 95 65 46 14 2 4-Φ14 145 210 346 4.5 20 117 190 105 75 56 16 2 4-Φ14 152 220 352 5.5 25 127 216 115 85 65 16 2 4-Φ14 162 235 364 7 32 140 229 140 100 76 18 2 4-Φ18 185 255 382 11.5 40 165 241 150 110 84 18 2 4-Φ18 188 280 406 17 50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31 65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39 80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52 100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 58 71 125 356 508 25 210 184 22 2 8-Φ18 322 490 588 103 150 394 559 285 240 211 24 2 8-Φ23 358 560 644 182 200 457 660 340 295 266 24 2 12-Φ23 406 640 704 292 250 533 787 405 355 319 26 2 12-Φ26 468 730 766 404 300 610 838 460 410 370 28 2 12-Φ26 538 830 830 545 350 686 889 520 470 429 30 2 16-Φ26 610 940 922 745 400 762 991 580 525 480 32 2 16-Φ30 682 1060 1020 1020 450 864 1092 640 585 548 34 2 20-Φ30 755 1180 1114 1392 500 914 1194 715 650 609 36 2 20-Φ34 832 1300 1204 1910 600 1450 1394 840 770 720 38 2 20-Φ36 922 1420 1290 2688 700 1650 1549 910 840 794 40 2 24-Φ36 1015 1540 1375 3878 800 1850 1778 1025 950 901 42 2 24-Φ39 1110 1650 1448 5522 PN2.5(MPa) 15 140 165 95 65 46 14 2 4-Φ14 150 218 354 4 20 152 190 105 75 56 14 2 4-Φ14 158 228 360 5 25 165 216 115 85 65 16 2 4-Φ14 166 245 374 7.5 32 178 229 140 100 76 18 2 4-Φ18 180 265 392 11.5 40 190 241 150 110 84 18 2 4-Φ18 195 290 416 16 50 216 292 165 125 99 20 2 4-Φ18 216 240 320 442 21 30 65 241 330 185 145 118 22 2 8-Φ18 234 260 355 475 28 39 80 283 356 200 160 132 24 2 8-Φ18 252 280 394 508 41 52 100 305 432 235 190 156 24 2 8-Φ23 278 308 445 552 58 72 125 381 508 270 220 184 26 2 8-Φ26 345 512 610 104 150 403 559 300 250 211 28 2 8-Φ26 390 592 686 180 200 502 660 360 310 274 30 2 12-Φ26 455 690 754 284 250 568 787 425 370 330 32 2 12-Φ30 528 790 826 390 产品尺寸	零件名称	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	密封圈	聚四氟乙烯 PTFE	阀杆	2Cr13	1Cr18Ni9Ti
零件名称	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封圈	聚四氟乙烯 PTFE
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	聚四氟乙烯 PTFE
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	硝酸等腐蚀性介质
适用温度	聚四氟乙烯 PTFE-29~180℃
PQ47F0C	PQ47F0P	PQ47F0R	PQ47F50(Lb)C	PQ47F50(Lb)P	PQ47F50(Lb)R
PQ47F6C	PQ47F6P	PQ47F6R	PQ47F-300(Lb)C	PQ47F-300(Lb)P	PQ47F-300(Lb)R
PQ47F-25	PQ47F-25P	PQ47F-25R	PQ47F-600(Lb)C	PQ47F-600(Lb)P	PQ47F-600(Lb)R
PQ47F-40	PQ47F-40P	PQ47F-40R	PQ47F-900(Lb)C	PQ47F-900(Lb)P	PQ47F-900(Lb)R
PQ47F-64	PQ47F-64P	PQ47F-64R	PQ47F-900(Lb)C	PQ47F500(Lb)P	PQ47F500(Lb)R
PQ47F00	PQ47F00P	PQ47F00R	PQ47F500(Lb)C	PQ47F-2500(Lb)P	PQ47F-2500(Lb)R
PQ47F60	PQ47F60P	PQ47F60R	PQ47F-2500(Lb)C

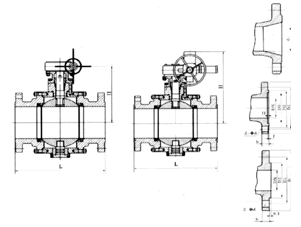

公称通径	标准值	参考值	重量(kg)
L	D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4
法兰	对焊	Q47F	Q347F
mm	PN1.0(Mpa)
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	175		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	48	71
125	346	508	250	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		180
200	457	660	340	295	286	24	2	8-Φ23		406	640	704		290
250	533	787	395	350	319	26	2	12-Φ23		468	730	766		400
300	610	838	445	400	370	26	2	12-Φ23		538	830	830		540
350	686	889	505	460	429	26	2	16-Φ23		610	940	922		734
400	762	991	565	515	480	26	2	16-Φ26		682	1060	1020		1005
450	864	1092	615	565	530	28	2	20-Φ26		755	1180	1114		1372
500	914	1194	670	620	582	28	2	20-Φ26		832	1300	1204		1880
600	1450	1394	780	725	682	34	2	20-Φ30		922	1420	1290		2648
700	1650	1549	895	840	794	34	2	24-Φ30		1015	1540	1375		3828
800	1850	1778	1015	950	901	36	2	24-Φ34		1110	1650	1448		5462
PN1.6(MPa)
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	185		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	58	71
125	356	508	25	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		182
200	457	660	340	295	266	24	2	12-Φ23		406	640	704		292
250	533	787	405	355	319	26	2	12-Φ26		468	730	766		404
300	610	838	460	410	370	28	2	12-Φ26		538	830	830		545
350	686	889	520	470	429	30	2	16-Φ26		610	940	922		745
400	762	991	580	525	480	32	2	16-Φ30		682	1060	1020		1020
450	864	1092	640	585	548	34	2	20-Φ30		755	1180	1114		1392
500	914	1194	715	650	609	36	2	20-Φ34		832	1300	1204		1910
600	1450	1394	840	770	720	38	2	20-Φ36		922	1420	1290		2688
700	1650	1549	910	840	794	40	2	24-Φ36		1015	1540	1375		3878
800	1850	1778	1025	950	901	42	2	24-Φ39		1110	1650	1448		5522
PN2.5(MPa)
15	140	165	95	65	46	14	2	4-Φ14	150		218	354	4
20	152	190	105	75	56	14	2	4-Φ14	158		228	360	5
25	165	216	115	85	65	16	2	4-Φ14	166		245	374	7.5
32	178	229	140	100	76	18	2	4-Φ18	180		265	392	11.5
40	190	241	150	110	84	18	2	4-Φ18	195		290	416	16
50	216	292	165	125	99	20	2	4-Φ18	216	240	320	442	21	30
65	241	330	185	145	118	22	2	8-Φ18	234	260	355	475	28	39
80	283	356	200	160	132	24	2	8-Φ18	252	280	394	508	41	52
100	305	432	235	190	156	24	2	8-Φ23	278	308	445	552	58	72
125	381	508	270	220	184	26	2	8-Φ26		345	512	610		104
150	403	559	300	250	211	28	2	8-Φ26		390	592	686		180
200	502	660	360	310	274	30	2	12-Φ26		455	690	754		284
250	568	787	425	370	330	32	2	12-Φ30		528	790	826		390

主要零部件材料

零件名称	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封圈	聚四氟乙烯 PTFE
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	聚四氟乙烯 PTFE
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	硝酸等腐蚀性介质
适用温度	聚四氟乙烯 PTFE-29~180℃
