产品概述

电动O型球阀/电动O型切断球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

球阀调节机构主要技术参数
公称通径 mm	15	20	25	32	40	50	80	100
额定流量系数Kv	20	38	72	110	170	270	510	940
公称压力 MPa	1.0；1.6；6.4
额定转角 °	0～90
流量特性	快开
介质温度 ℃	-20～120
阀体材质	HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质	1Cr18Ni9；0Cr18Ni12Mo2Ti
配执行机构型号	PN10、16	361RSA-05 341RSA-05	361RS(X)B0 341RS(X)B0	361RSC-30 341RSC-30
PN64	361RS(X)B0 341RS(X)B0	361RSC-30 341RSC-30	361RSD50 341RSD50
注：1.根据现场使用条件，可配用防爆型执行机构。
2.可为用户提供GB、ANSI、JPI、JIS、DIN等国外法兰标准产品，其法兰距按用户需要确定。
角行程电动执行机构主要技术参数
类别型号输出力矩 N.m 动作时间 S/90° 技术参数普通型 361RSA-05 341RSA-05 50 17 电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4 361RSB0 341RSB0 100 18 361RSC-30 341RSC-30 300 24 361RSD50 341RSD50 1500 42 防爆型 361RXB0 341RXB0 100 18	类别	型号	输出力矩 N.m	动作时间 S/90°	技术参数	普通型	361RSA-05 341RSA-05	50	17	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4	361RSB0 341RSB0	100	18	361RSC-30 341RSC-30	300	24	361RSD50 341RSD50	1500	42	防爆型	361RXB0 341RXB0	100	18
类别	型号	输出力矩 N.m	动作时间 S/90°	技术参数
普通型	361RSA-05 341RSA-05	50	17	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361RSB0 341RSB0	100	18
361RSC-30 341RSC-30	300	24
361RSD50 341RSD50	1500	42
防爆型	361RXB0 341RXB0	100	18

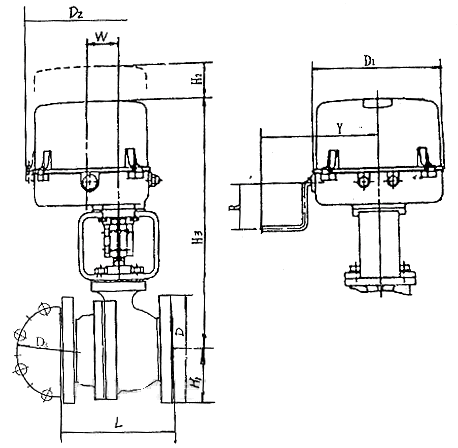

外形尺寸
PN16电动O型切断球阀外形尺寸 mm
公称通径 L D H1 H2 H3 D3 D1 R Y D2 W 15 112 95 48.5 120 322 65 225 80 200 260 56 20 120 105 51.5 120 325 75 225 80 200 260 56 25 128 115 55 120 333 85 225 80 200 260 56 32 150 135 67.5 155 427 100 255 160 225 290 68 40 170 145 72.5 155 448 110 255 160 225 290 68 50 180 160 72.5 155 456 125 255 160 225 290 68 80 200 195 100 165 535 160 335 160 260 380 80 100 230 215 110 165 568 180 335 160 260 380 80 125 356 245 152 165 635 210 335 320 260 380 80 150 394 280 170 165 700 240 335 320 260 380 80 200 457 335 300 120 860 295 470 400 365 520 65	公称通径	L	D	H1	H2	H3	D3	D1	R	Y	D2	W	15	112	95	48.5	120	322	65	225	80	200	260	56	20	120	105	51.5	120	325	75	225	80	200	260	56	25	128	115	55	120	333	85	225	80	200	260	56	32	150	135	67.5	155	427	100	255	160	225	290	68	40	170	145	72.5	155	448	110	255	160	225	290	68	50	180	160	72.5	155	456	125	255	160	225	290	68	80	200	195	100	165	535	160	335	160	260	380	80	100	230	215	110	165	568	180	335	160	260	380	80	125	356	245	152	165	635	210	335	320	260	380	80	150	394	280	170	165	700	240	335	320	260	380	80	200	457	335	300	120	860	295	470	400	365	520	65
公称通径	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
15	112	95	48.5	120	322	65	225	80	200	260	56
20	120	105	51.5	120	325	75	225	80	200	260	56
25	128	115	55	120	333	85	225	80	200	260	56
32	150	135	67.5	155	427	100	255	160	225	290	68
40	170	145	72.5	155	448	110	255	160	225	290	68
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	160	260	380	80
100	230	215	110	165	568	180	335	160	260	380	80
125	356	245	152	165	635	210	335	320	260	380	80
150	394	280	170	165	700	240	335	320	260	380	80
200	457	335	300	120	860	295	470	400	365	520	65
PN64电动O型切断球阀外形尺寸 mm
公称通径 L D H1 H2 H3 D3 D1 R Y D2 W 20 145 125 37.5 155 366 90 255 160 225 290 68 25 156 135 39 155 366.5 100 255 160 225 290 68 40 200 165 87.5 165 506 125 335 160 260 380 80 50 215 175 87.5 165 516 135 335 160 260 380 80 80 260 210 112.5 120 670 170 520 200 365 520 65 100 300 250 133 120 698 200 520 200 365 520 65 125 381 295 200 120 710 240 470 400 365 520 65 150 403 340 270 120 730 280 470 400 365 520 65	公称通径	L	D	H1	H2	H3	D3	D1	R	Y	D2	W	20	145	125	37.5	155	366	90	255	160	225	290	68	25	156	135	39	155	366.5	100	255	160	225	290	68	40	200	165	87.5	165	506	125	335	160	260	380	80	50	215	175	87.5	165	516	135	335	160	260	380	80	80	260	210	112.5	120	670	170	520	200	365	520	65	100	300	250	133	120	698	200	520	200	365	520	65	125	381	295	200	120	710	240	470	400	365	520	65	150	403	340	270	120	730	280	470	400	365	520	65
公称通径	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
20	145	125	37.5	155	366	90	255	160	225	290	68
25	156	135	39	155	366.5	100	255	160	225	290	68
40	200	165	87.5	165	506	125	335	160	260	380	80
50	215	175	87.5	165	516	135	335	160	260	380	80
80	260	210	112.5	120	670	170	520	200	365	520	65
100	300	250	133	120	698	200	520	200	365	520	65
125	381	295	200	120	710	240	470	400	365	520	65
150	403	340	270	120	730	280	470	400	365	520	65
