产品概述

Q671/641超薄型气动球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

公称通径DN（mm）	1550
公称压力PN(MPa)	1.6	2.5
公称压力 PS(MPa)	强度试验	2.4	3.75
密封试验	1.76	2.75
材料\材料代号	C	P	R
主要零件	阀体	WCB	ZG1Cr 18Ni 9Ti	ZG0Cr 18Ni 12Mo2Ti
球体	WCB	ZG1Cr 18Ni 9Ti	ZG0Cr 18Ni 12Mo2Ti
阀杆	2Cr13	1Cr 18Ni 9Ti	0Cr 18Ni 12Mo2Ti
密封圈	增强聚四氟乙烯对位聚苯
填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
适用温度	-28℃ - 250℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力	0.4-0.7MPa
执行标准	设计制造	结构长度	法兰尺寸	压力温度	试验检验
GB12237	GB12221	GB9113	GB9131	GB13927

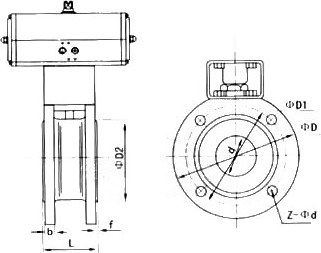

公称通径 DN(mm)	尺寸(mm)	执行器型号
L	D	D1	D2	d	b	f	Z-Md	可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列执行器（以上选配仅供参考具体选区用根据实际要求）
