产品概述
波纹管平衡式安全阀/ZL47F-16型自力式平衡阀是上海泰通阀门平衡阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 型号 | 公称压力 | 壳体试验压力 | 使用介质 | 介质温度 | |
|---|---|---|---|---|---|
| ZL47F6 | 1.6MPa | 2.4MPa | 水、油等非腐蚀性液体 | 0～100℃ | |
| DN | 15 20 25 32 40 50 | 65 | 80 100 125 150 200 250 | 300 | 350 |
| L | 110 110 115 160 200 215 | 230 | 275 290 315 350 430 520 | 635 | 670 |
| H1 | 122 122 137 182 191 197 | 205 | 259 268 334 357 407 452 | 486 | 555 |
| H2 | 70 70 74 91 147 147 | 154 | 181 211 227 260 303 367 | 430 | 495 |
执行标准
GB4216

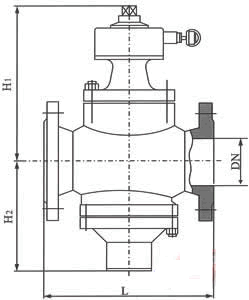

结构图与尺寸图
结构图 / 尺寸图
