产品概述
溢流阀可用于高压注水泵的管路上，作为超压保护装置。 溢流阀主要
主要技术参数
主要技术参数
| 型号 | 公称压力 (MPa) | 开启压力分级 | 工作温度（℃） | 适用介质 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| AY42H60 HA802Y60 | 16.0 | 6.36.0 | 200 | 水、油品等 | |||||||
| AY42H-250 HA802Y-250 | 25.0 | 1.0-25.0 | |||||||||
| AY42H-400 HA802Y-400 HA802Y-600 | 40.0-60.0 | 20.0-60.0 | |||||||||
| NO. | 零件名称 | AQ-20 材料 | |||||||||
| 1 | 阀体 | 碳钢 | |||||||||
| 2 | 阀座 | 不锈钢 | |||||||||
| 3 | 阀瓣 | 不锈钢 | |||||||||
| 4 | 阀盖 | 焊接件 | |||||||||
| 5 | 弹簧 | 50CrVA | |||||||||
| 型号 | 公称通径DN(mm) | 尺寸(mm) | |||||||||
| Rc | ZG | L | L1 | ≈H | |||||||
| HA802Y-600 | 15 | 1/2〞 | 1/2〞 | 52 | 90 | 250 | |||||
| 25 | 1〞 | 1〞 | 52 | 113 | 275 | ||||||
| 40 | 11/2〞 | 11/2〞 | 52 | 157 | 336 | ||||||
| 型号 | 公称通径DN(mm) | 尺寸 (mm) | |||||||||
| D | D1 | K | M | Z-Фd | B | L | L1 | RC | ≈H | ||
| AY42H60 AY42H-250 AY42H-400 | 15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1〞 | 329 |
| 20 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 11/2〞 | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 2〞 | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2〞 | 570 |
主要零部件材料
主要零部件材料
| NO. | 零件名称 | AQ-20 材料 |
|---|---|---|
| 1 | 阀体 | 碳钢 |
| 2 | 阀座 | 不锈钢 |
| 3 | 阀瓣 | 不锈钢 |
| 4 | 阀盖 | 焊接件 |
| 5 | 弹簧 | 50CrVA |
适用介质
水油品

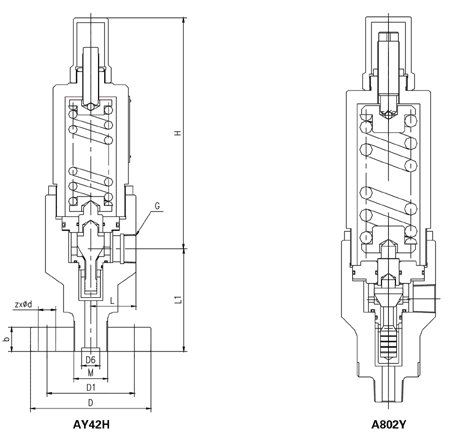

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
