产品概述
AQ-20空压机安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| NO. | 零件名称 | AQ-20 材料 | |||||
|---|---|---|---|---|---|---|---|
| 1 | 阀体 | 2Cr13 | |||||
| 2 | 阀座 | 2Cr13 | |||||
| 3 | 阀瓣 | 2Cr13 | |||||
| 4 | 阀杆 | 2Cr13 | |||||
| 5 | 阀盖 | ZG230-450 | |||||
| 6 | 阀帽 | ZG230-450 | |||||
| 公称通径DN(mm) | 尺寸 (mm) | ||||||
| Do | G | D | D1 | Z-Фd | L | H | |
| 20 | 17 | G1〞 | 62 | 44 | 47 | 25 | 220 |
| 25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 |
主要零部件材料
主要零部件材料
| NO. | 零件名称 | AQ-20 材料 |
|---|---|---|
| 1 | 阀体 | 2Cr13 |
| 2 | 阀座 | 2Cr13 |
| 3 | 阀瓣 | 2Cr13 |
| 4 | 阀杆 | 2Cr13 |
| 5 | 阀盖 | ZG230-450 |
| 6 | 阀帽 | ZG230-450 |

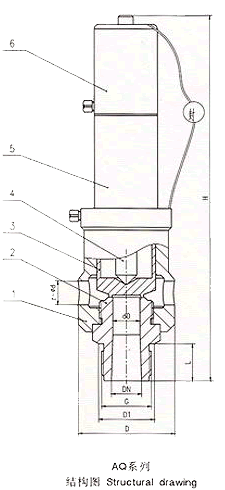

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
