产品概述

锻钢止回阀是上海泰通阀门锻钢阀门系列产品，适用于工业管路系统的介质控制。

主要零部件材料

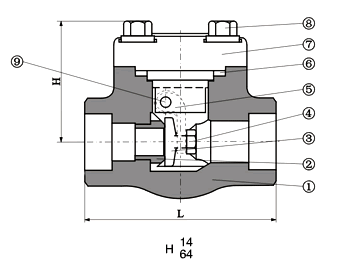

主要尺寸及重量规　格 S L T H 重量㎏ ≈ 英制公制 A N S I J I S A N S I ISO、BS JIS NPI牙型60 RC、PT牙型55 缩径全径缩径全径缩径全径缩径全径缩径全径缩径全径 1/2 15 21.8 22.2 79 1/2 1/2 61 3.4 3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 61 3.3 1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 78 5.5 1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 84 6.0 1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 103 9.2 2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 118 12.9 2 50 61.1 61.1 200 2 2 132 14.3 标准材质明细表序号零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L) 2 升降式阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 3 垫片 304夹柔性石墨 316夹PTFE 4 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L) 5 铭牌 SS 6 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 球 A182 F420/STL A182 F304 A182 F304 A182 F304 适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等适用温度 -29℃－425℃ -29℃－550℃ -29℃－200℃ 注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢产品结构	规　格	S	L	T	H	重量㎏ ≈	英制	公制	A N S I	J I S	A N S I	ISO、BS	JIS	NPI牙型60
规　格	S	L	T	H	重量㎏ ≈
英制	公制	A N S I	J I S	A N S I	ISO、BS	JIS
NPI牙型60	RC、PT牙型55
缩径	全径	缩径	全径	缩径	全径	缩径	全径	缩径	全径	缩径	全径
1/2		15		21.8		22.2		79	1/2		1/2		61	3.4
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	61	3.3
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	78	5.5
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	84	6.0
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	152	1 1/2	1 1/4	1 1/2	1 1/4	103	9.2
2	1 1/2	50	40	61.1	48.7	61.1	49.1	172	2	1 1/2	2	1 1/2	118	12.9
	2		50		61.1		61.1	200		2		2	132	14.3
序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	垫片	304夹柔性石墨	316夹PTFE
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	球	A182 F420/STL	A182 F304	A182 F304	A182 F304
适用介质	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度	-29℃－425℃	-29℃－550℃	-29℃－200℃
