产品概述
GM系列高真空隔膜阀是上海泰通阀门隔膜阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| 适用范围Pa | 103～1.3×10-4 | ||||||
|---|---|---|---|---|---|---|---|
| 漏率Pa.L/S | 6.7×10-4 | ||||||
| 介质温度℃ | 隔膜为丁腈橡胶时-25～+80 | ||||||
| 隔膜为氟橡胶时-30 50 | |||||||
| 零件名称 | 材料 | ||||||
| 阀体 | 碳钢、不锈钢 | ||||||
| 隔膜 | 丁腈橡胶、氟胶 | ||||||
| 阀杆 | 不锈钢 | ||||||
| 型号 \ 尺寸 | DN | D | H | A | L | L1 | |
| GM0C-H(Ⅰ) | 10 | 19 | 80 | 55 | 240 | 120 | |
| GM-25C-H(Ⅰ) | 25 | 32 | 105 | 80 | 240 | 120 | |
| GM-40C-H | 40 | 45 | 133 | 100 | 240 | 120 | |
| GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 | |
| GM0D-H(Ⅰ) | 10 | 19 | 77.5 | 50 | 150 | 150 | |
| GM-25C-H(Ⅰ) | 25 | 32 | 105 | 60 | 75 | 75 | |
| 型号 \ 尺寸 | DN | D | H | A | L | L1 | |
| GM0C-H(Ⅱ) | 10 | 19 | 80 | 55 | 195 | 120 | |
| GM-25C-H(Ⅱ) | 25 | 32 | 105 | 80 | 236 | 120 | |
| GM0D-H(Ⅱ) | 10 | 19 | 77.5 | 50 | 150 | 75 | |
| GM-25D-H(Ⅱ) | 25 | 32 | 105 | 66 | 175 | 75 | |
| 型号 \ 尺寸 | DN | D | H | A | L | L1 | |
| GM0C-H(Ⅱ) | 10 | 19 | 80 | 55 | 195 | 120 | |
| GM-25C-H(Ⅱ) | 25 | 32 | 105 | 80 | 236 | 120 | |
| GM0D-H(Ⅱ) | 10 | 19 | 77.5 | 50 | 150 | 75 | |
| GM-25D-H(Ⅱ) | 25 | 32 | 105 | 66 | 175 | 75 | |
| 型号 \ 尺寸 | DN | D | D1 | H | A | L | n-Фc |
| GM0C | 10 | 46 | 36 | 80 | 55 | 75 | 4-Ф6 |
| GM-25C | 25 | 70 | 55 | 105 | 80 | 120 | 4-Ф7 |
| GM-40C | 40 | 100 | 80 | 133 | 100 | 150 | 4-Ф9 |
| GM-50C | 50 | 110 | 90 | 157 | 100 | 180 | 4-Ф9 |
执行标准
GB4982GB6070

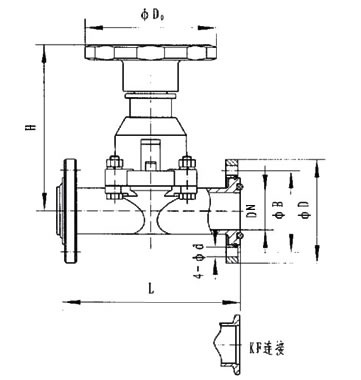

结构图与尺寸图

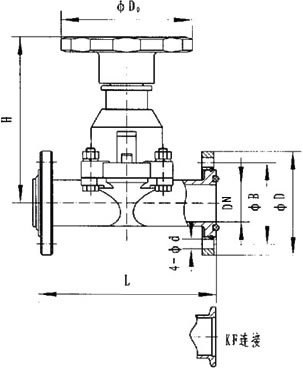

结构图 / 尺寸图
