产品概述

PZ43H/Y手动单夹式刀型闸阀是上海泰通阀门闸阀系列产品，适用于工业管路系统的介质控制。

主要零部件材料

应用规范 1、设计制造按GB12235-59 2、结构长度按GB12221-89 3、法兰尺寸按JB/T79-94 4、阀门检查和试验按GB13927 主要零件材质零件名称阀体/阀盖阀瓣阀杆阀杆螺母填料垫片材料 CF8 F304 F304 QAL-4 PRFE PRFE 铜合金 F304 F304 QAL-4 PRFE PRFE 1.6MPa主要连接尺寸及重量尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950 H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380 W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900 重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170 2.5MPa主要连接尺寸及重量尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950 H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380 W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900 重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170 4.0MPa主要连接尺寸及重量尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950 H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380 W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900 重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234 产品结构	零件名称	阀体/阀盖	阀瓣	阀杆	阀杆螺母	填料	垫片	材料	CF8	F304	F304	QAL-4	PRFE	PRFE	铜合金	F304	F304
零件名称	阀体/阀盖	阀瓣	阀杆	阀杆螺母	填料	垫片
材料	CF8	F304	F304	QAL-4	PRFE	PRFE
铜合金	F304	F304	QAL-4	PRFE	PRFE

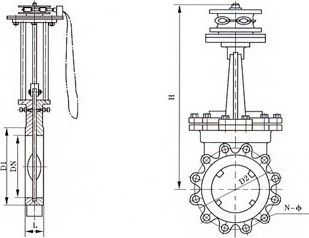

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234
