产品概述
不锈钢阀门是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| 零件名称 | 材质 | |||||||
|---|---|---|---|---|---|---|---|---|
| 阀体 | 不锈钢CF8M/CF8 | |||||||
| 阀盖 | 不锈钢CF8M/CF8 | |||||||
| 球 | 不锈钢CF8M/CF8 | |||||||
| 球垫 | 聚四氟乙烯PTEE | |||||||
| 阀杆 | 不锈钢CF8M/CF8 | |||||||
| 填料 | 聚四氟乙烯PTEE | |||||||
| 中口 | 聚四氟乙烯PTEE | |||||||
| 大薄片 | 聚四氟乙烯PTEE | |||||||
| 压紧螺母 | 不锈钢CF8M/CF8 | |||||||
| 手柄 | 不锈钢CF8M/CF8 | |||||||
| 流向指示牌 | ALUMINUM | |||||||
| 华司 | 不锈钢CF8 | |||||||
| 螺帽 | 不锈钢CF8 | |||||||
| 锁定装置 | 不锈钢CF8 | |||||||
| 皮套 | 塑料 | |||||||
| 盲盖 | 不锈钢CF8M/CF8 | |||||||
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 1/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 1/2" | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2" | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
执行标准
BSPBSPTDIN259

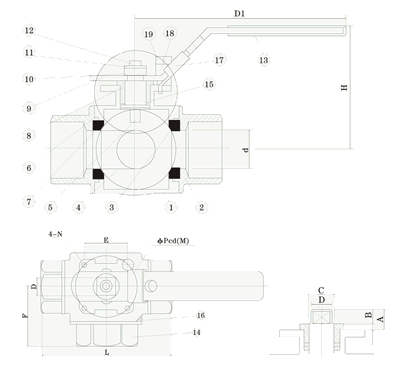

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
